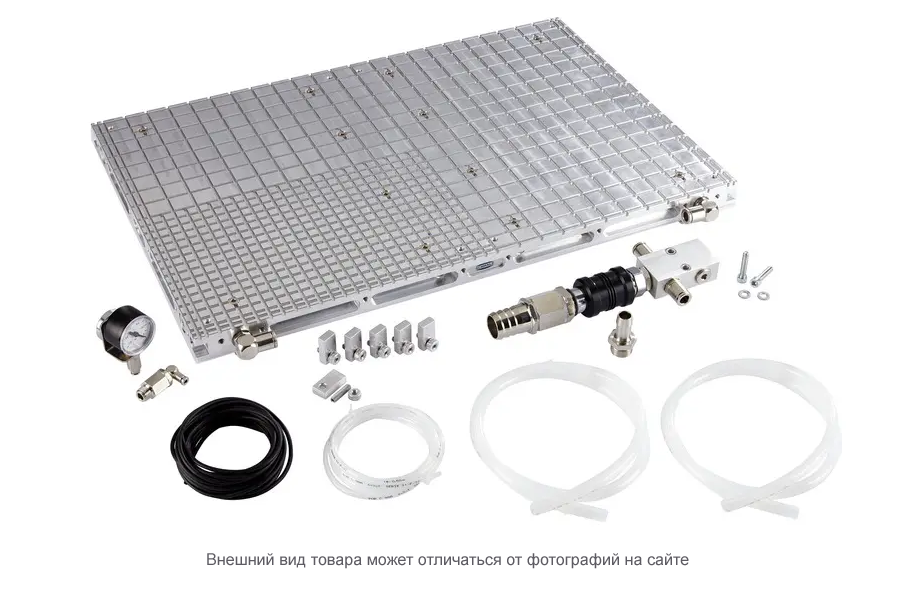

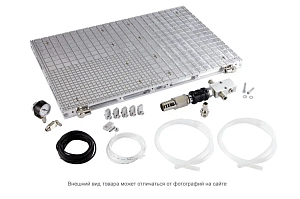

Вакуумный стол (плита) ВС-600х400х28-25/12.5-3x3ммАртикул:

Особенности решетчатых вакуумных столов

Самым распространенным типом вакуумных столов являются решетчатые модели. В металлообработке они ценятся за высокую точность: их рабочая поверхность из анодированного алюминиевого сплава имеет плоскостность 0,01/100 мм.

Принцип работы: На поверхности стола выполнена сетка пазов (растр). Чем меньше шаг этой сетки, тем гибче можно разместить уплотнительный шнур по контуру заготовки, обеспечивая максимальное усилие прижима. Пазы предназначены для круглого уплотнителя диаметром 3 мм.

Крепление и интеграция: Вакуум подается через специальные отверстия на рабочей поверхности. Для универсальности предусмотрены дополнительные резьбовые отверстия, позволяющие использовать механические прижимы. По периметру стола расположены эксцентриковые упоры для быстрого базирования и монтажные пазы.

Длина L	400 мм
Ширина B	300 мм
Сетка	25x25 мм и 12.5x12.5 мм
Паз	3x3 мм

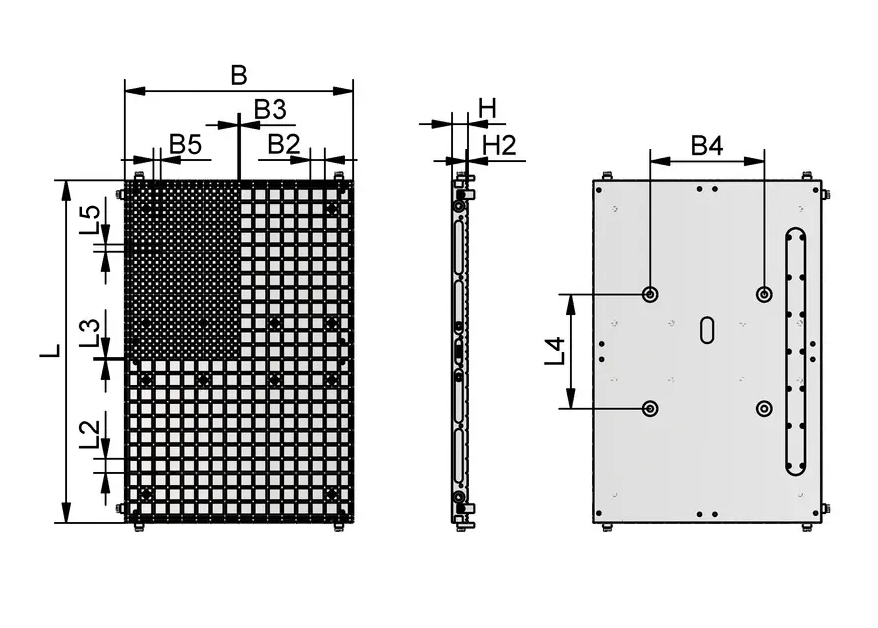

Атрибут	Значение
B	400 мм
B2	25 мм
B3	3 мм
B4	200 мм
B5	12.5 мм
H	28 мм
H2	3 мм
L	600 мм
L2	25 мм
L3	3 мм
L4	200 мм
L5	12.5 мм
