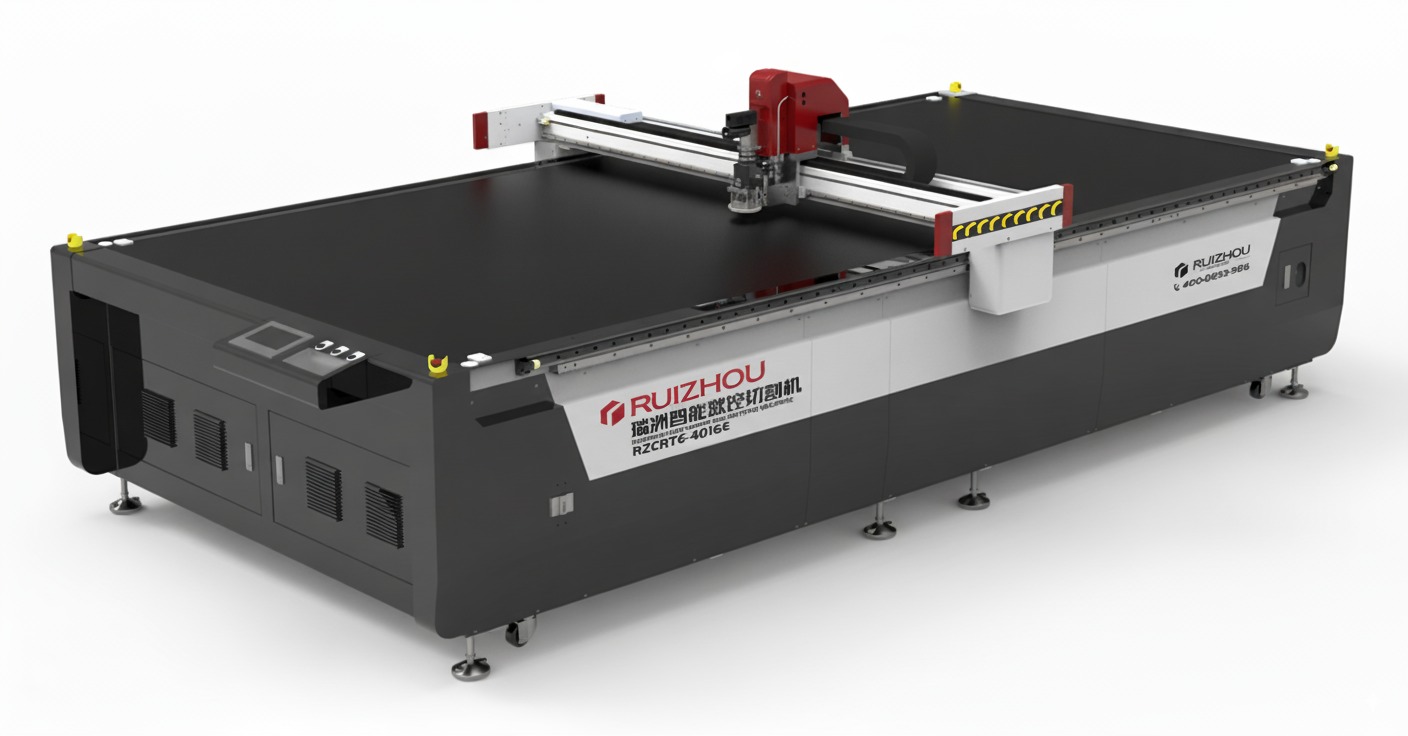

Планшетный режущий плоттер для прокладок НПЗ-ПРО-3616 (1600х3600 мм)Артикул:
Запросить цену!
- Рабочее поле: 1600х3600 мм
- Самая мощная осциллирующая режущая голова в мире POT9K-PRO !
- Серия «НПЗ-ПРО» разработана для работы на нефтеперерабатывающих заводах (НПЗ-ПРО) или на обслуживающих эти заводы предприятиях. Конструкция и комплектация серии плоттеров «НПЗ-ПРО» оптимизирована для изготовления прокладок и уплотнителей из различных листовых материалов. Плоттеры данной серии активно применяются для оперативного ремонта и восстановления НПЗ.
- Сайт посвященный серии планшетных режущих плоттеров для производства прокладок: НПЗ-ПРО.РФ
Технические характеристики-Видео-Отзывы и вопросы
Данная модификация плоттеров предназначена для работы на нефтеперерабатывающих заводах (НПЗ) или на обслуживающих эти заводы предприятиях. Плоттеры данной серии активно применяются для оперативного ремонта и восстановления НПЗ.
Серия планшетных режущих плоттеров НПЗ ПРО производится мировым лидером данной отрасти компанией Guangdong Ruizhou Technology (КНР) и оснащается самой мощной в мире осциллирующей режущей головой POT9K-PRO
Конструкция и комплектация серии плоттеров «НПЗ» оптимизирована для изготовления прокладок и уплотнителей из различных листовых материалов, таких как:
- Техпластина ТМКЩ,
- Техпластина МБС,
- Силикон,
- Резина,
- Вспененная резина,
- Вакуумная резина,
- Все виды паронита (ПМБ, ПОН, ПА, ПК и пр.),
- Терморасширенный графит (ТРГ) в т.ч. армированный,
- Фторопласт,
- Электрокартон,
- Прорезиненная ткань,
- Конвейерная армированная лента,
- Ремень БКНЛ,
- BIMAST BOMB,
- AVANTEX,
- EPDM,
- Войлок/фетр,
- и др.
Фото нескольких материалов, обрабатываемых на плоттерах серии «НПЗ-ПРО»:
Техпластина ТМКЩ
Техпластина МБС
Виброгасящие эластомерные пластины
Вакуумная резина
Силиконовая резина
Паронит
Армированные конвейерные ленты и ремни
Резина пористая
Терморасширенный графит (ТРГ)
Резина офсетная
ПВХ
Полипропилен
Электрокартон
Различные прокладочные материалы
Алюминиевая, латунная, стальная фольга
Особенности серии плоттеров «НПЗ-ПРО»:
Самая мощная в мире осциллирующая режущая голова пневматического типа POT9K-PRO, работающая с цилиндрическими лезвиями D=6 мм (вертикальное усилие до 42 кг, амплитуда 8 мм, частота 9000 колеб./мин);
Мощные и скоростные сервоприводы и драйверы Panasonic по всем осям.
Вакуумный стол с увеличенной степенью прижима обрабатываемого материала с мощным вакуумным насосом в комплекте. Стол разделен на отдельно управляемые вакуумные зоны, что позволяет работать как с полноформатными листами, так и с маленькими кусками материала.
Прижимная пластина для дополнительной фиксации сложных материалов в области обработки.
Специальные прижимные валы, обеспечивающие дополнительный прижим в том числе искривленных листовых материалов при их обработке на плоттере. Укрывная пленка, используемая с данными прижимными валами, позволяет резать воздухопроводящие материалы, например, ткань.
Пробойники отверстий двух типов (D и E) с большим выбором сменных насадок различных диаметров позволяют с высокой производительностью делать отверстия малых диаметров.
Информационные материалы по серии плоттеров НПЗ-ПРО
Информационный буклет о плоттерах серии Ruizhou НПЗ-ПРО
Статья о плоттерах серии НПЗ-ПРО
Сайт посвященный серии планшетных режущих плоттеров для производства прокладок: НПЗ-ПРО.РФ

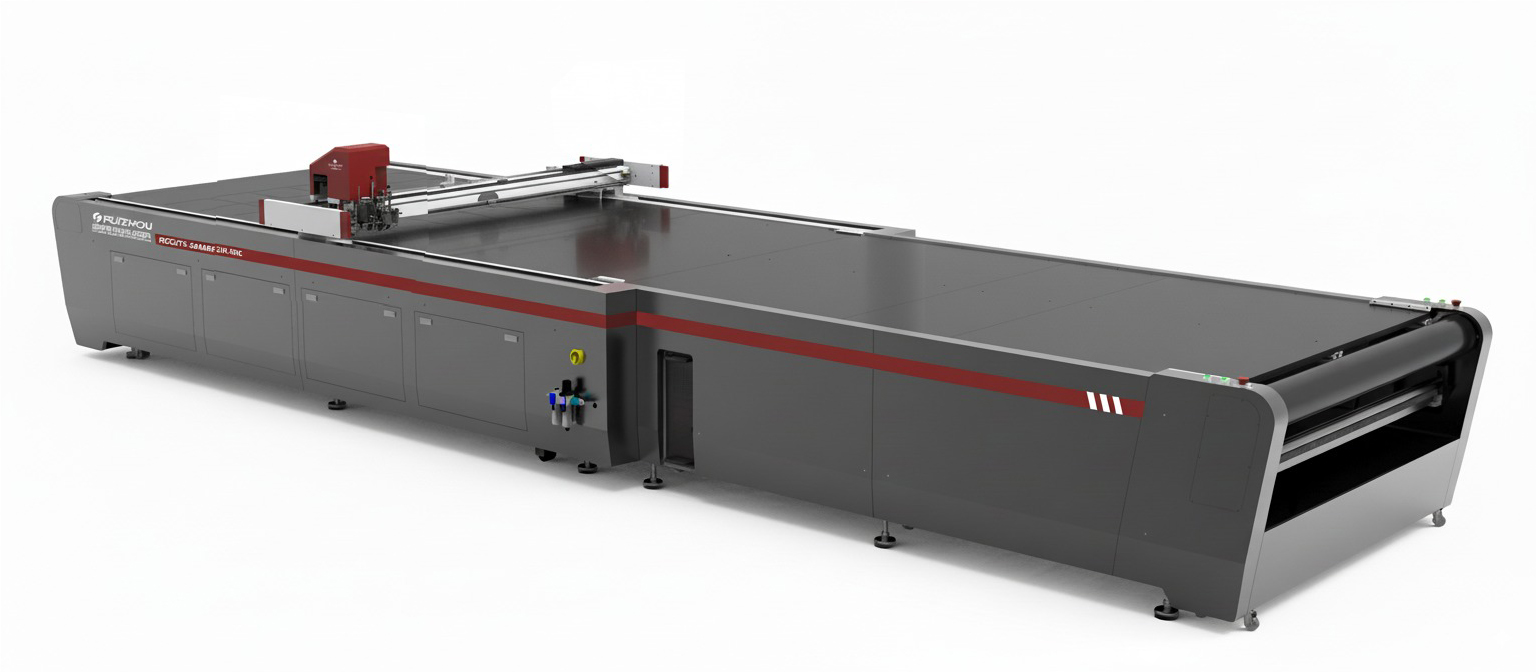

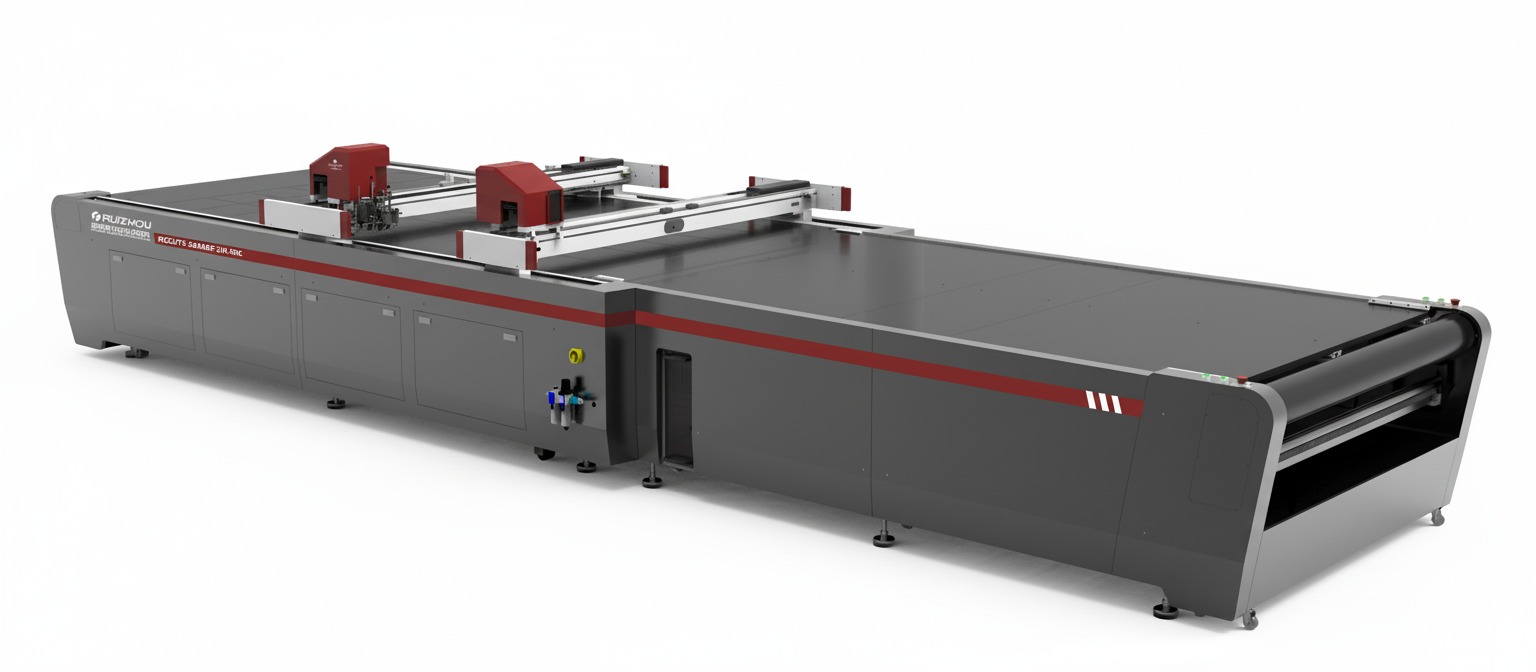

Мы предлагаем 3 варианта комплектации Планшетного режущего плоттера для прокладок НПЗ-ПРО-3616. Область резки 1600x3600 мм:
| НПЗ-ПРО-3616 | НПЗ-ПРО-3616 Плюс | НПЗ-ПРО-3616 Плюс 2H |
|---|---|---|
Стандартная комплектация:
|
||
| Дополнительная (помимо вышеперечисленной) комплектация в 3-х модификациях: | ||
|---|---|---|
| НПЗ-ПРО-3616 | НПЗ-ПРО-3616 Плюс | НПЗ-ПРО-3616 Плюс 2H |
| - |
|
|
|
|
|
Нажмите на фото, чтобы увеличить
Полезные опции:
- EOT осциллирующая режущая голова электрического типа для мягких и нетолстых материалов. Из-за высокой частоты колебаний может резать с высокой скоростью (частота 17800 колеб./мин, амплитуда 1 мм);
- Фрезерный шпиндель на выбор от 350Вт до 2200Вт применяется для фрезеровки твердых материалов: фанера, акрил, твердые пластики, текстолит и т.п. Возможно оснащение автосменой инструмента линейного типа;
- Проектор для визуализации вырезаемых объектов на рабочем столе (на материале);
- Неосциллирующий тангенциальный нож применяется для несложных задач и тонких материалов;
- ERT - моторизованный дисковый нож для кроя тканей;
- Независимый держатель пера для черчения и маркировки;
- Экструдер для нанесения клея или герметика на изделие;
- Управляющий ПК;
- Стойка для ПК;
- Устройство для печати и наклеивания стикеров, установленное на портал плоттера, позволяет маркировать вырезанные
изделия бумажными стикерами с информацией.
Плоттеры могут быть укомплектованы различными устройствами подачи материала с рулона, сообщите менеджеру параметры ваших материалов, и он подберет вам подходящий вариант:
Полный перечень опций запрашивайте у менеджеров.
Описание-Технические характеристики-Отзывы и вопросы
Описание-Видео-Отзывы и вопросы
|
Модель |
НПЗ-ПРО-3616 |
|
Область резки |
1600×3600 мм |
|
Скорость резки |
1300 мм/сек |
|
Толщина материала |
До 50 мм |
|
Фиксация материала |
Вакуумный стол (вакуумный насос в комплекте) |
|
Тип привода по X, Y |
Косозубая зубчато-реечная передача |
|
Тип привода по Z |
ШВП |
|
Двигатели |
Серводвигатели Panasonic |
|
Механическое разрешение |
0.025 мм |
|
Программное разрешение |
0.025 мм, 0.01 мм, 0.1 мм |
|
Интерфейс |
Сетевой порт RJ45 |
|
Совместимость |
Файлы PLT и DXF (экспорт из любых векторных редакторов и специального ПО: Corel Draw, Adobe Illustrator, AutoCAD, Компас 2D/3D, АСКО-2Д и пр.) |
|
Панель управления |
Сенсорный экран |
|
Электропитание |
Плоттер: 380В±38В / 50±1Hz |
