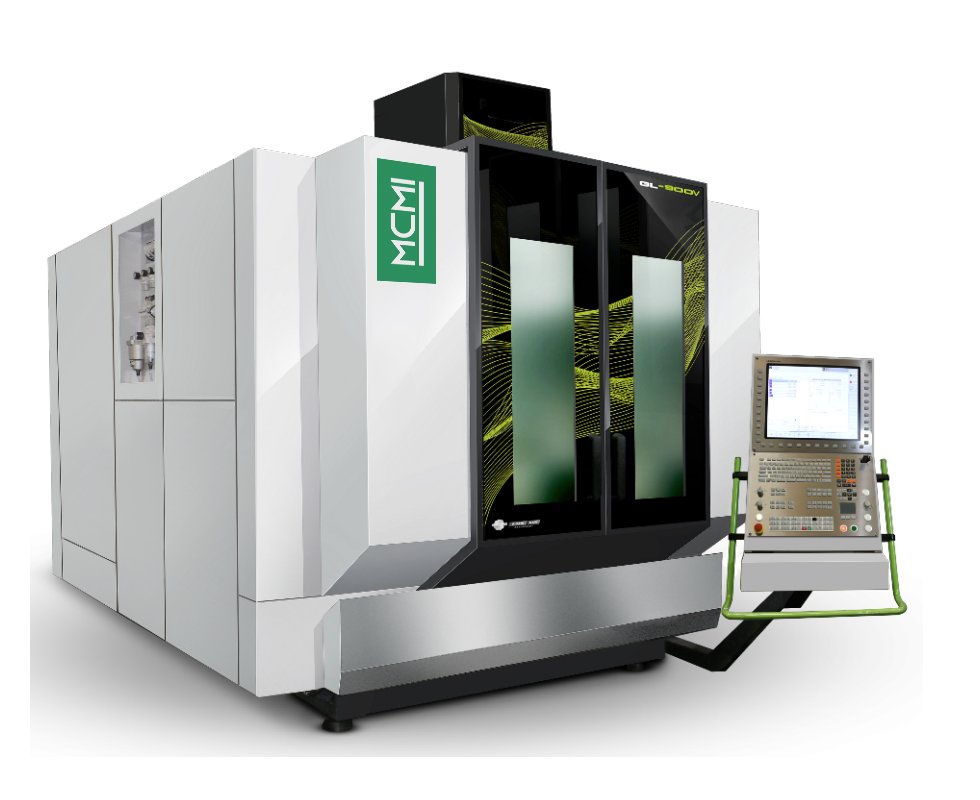

5-ти осевой фрезерный станок с ЧПУ MCMI® серии GreenLine® Модель GL-900VАртикул: 920484
Запросить цену!
Обладающий повышенной жесткостью и точностью изготовления, фрезерный станок MCMI GL-900V способен производить прецизионную 5-ти координатную обработку труднообрабатываемых материалов (жаропрочные высоколегированные стали, сплавы титана и т.п.) с учетом высоких требований к качеству поверхности. Область применения станка: машиностроение, производство транспортных средств, аэрокосмическая промышленность, энергетика, медицина, приборостроение, изготовление прототипов, пресс-форм, штампов, литейных форм.
Технические характеристики-Видео-Отзывы и вопросы
Фрезерный станок с ЧПУ MCMI GL-900V
(рабочее поле - 900*1050*600 мм)
В комплектации станка:
- Система управления Heidenhain TNC 640;
- Шпиндель HSK-A63/12000RPM, водяного охлаждения (чилер в комплекте);
- Инструментальный магазин HSK-A63-26T;
- Конвейерная система удаления стружки (скребок);
- Линейные и угловые энкодеры Heidenhain;
- Линейные направляющие CSK (X/Y/Z – 45 мм);
- ШВП PMI (X – R40x16, Y – R50x20, Z – R40x20);
- Пневматическая система (SMC, Japan)
- Гидравлическая система (Taiwan 7 OCEAN);
- Кондиционируемый термостатичный электрошкаф (Tongfei);
- Датчики привязки инструмента Marpross;
- Измерительные щупы Heidenhain;
- Автоматическая система смазки;
- LED – подсветка рабочей зоны;
- Ручной энкодер (MPG – маховик);
- Пневматический и водяной пистолет для очистки рабочей зоны;
- 3-х цветная индикация режима работы станка;
- Инструментальный ящик;
Описание-Технические характеристики-Отзывы и вопросы
Описание-Видео-Отзывы и вопросы
|
Модель |
GL-900V |
||||
|
Рабочее поле |
X/Y/Z |
мм |
900/1050/600 |
||
|
A/C |
град. |
±120/360 |
|||
|
Скорость перемещения |
Ускоренное перемещение X/Y/Z |
м/мин. |
40/40/40 |
||
|
Скорость подачи при резании X/Y/Z |
м/мин |
20 |
|||
|
Ускоренное вращение A/C |
об./мин. |
20/30 |
|||
|
Шпиндель (стандартный) |
Скорость вращения шпинделя |
об./мин |
12’000 |
||
|
Тип патрона |
- |
HSK-A36 |
|||
|
Мощность (S1/S6 – 40%) |
кВт |
38 |
|||
|
Крутящий момент (S1/S6 – 40%) |
Н*м |
182 |
|||
|
Точность поциционирования ISO 10791-4:1998 |
X/Y/Z |
мм |
0.008/0.008/0.007 |
||
|
A/C |
сек. |
8”/8” |
|||
|
Точность повторения поциции ISO 10791-4:1998 |
X/Y/Z |
мм |
0.005/0.005/0.004 |
||
|
A/C |
сек. |
5”/5” |
|||
|
Система автоматической смены инструмента |
Количество инструментов |
шт. |
26 |
||
|
Время замены инструмента |
сек. |
12 |
|||
|
Максимальная длина инструмента |
мм |
300 |
|||
|
Максимальный диаметр инструмента (соседний инструмент есть/нет) |
мм |
∅80/∅120 |
|||
|
Максимальный вес инструмента |
кг |
8 |
|||
|
Рабочий стол |
Расстояние от шпинделя до стола |
мм |
180-780 |
||
|
Размер рабочего стола |
мм |
∅800 |
|||
|
Максимальный вес заготовки |
кг |
800 |
|||
|
Размер станка |
Длина |
мм |
4800 |
||
|
Ширина |
мм |
3900 |
|||
|
Высота |
мм |
3500 |
|||
|
Вес (нетто) |
кг |
17000 |
|||
