5-ти осевой фрезерный станок с ЧПУ MCMI® серии GreenLine® Модель GL-40Артикул: 026405
Запросить цену!
Обладающие повышенной жесткостью и точностью изготовления, фрезерные станки MCMI серии GreenLine способны производить прецизионную 5-ти координатную обработку труднообрабатываемых материалов (жаропрочные высоколегированные стали, сплавы титана и т.п.) с учетом высоких требований к качеству поверхности. Область применения станков: машиностроение, производство транспортных средств, аэрокосмическая промышленность, энергетика, медицина, приборостроение, изготовление прототипов, пресс-форм, штампов, литейных форм.
Технические характеристики-Видео-Отзывы и вопросы

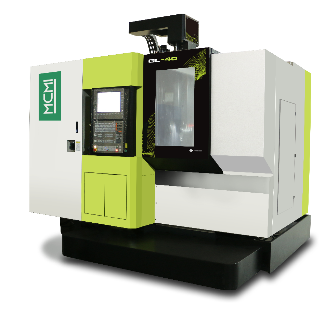

Фрезерный станок с ЧПУ MCMI GL-40
(рабочее поле - 450*500*350 мм)
В комплектации станка:
- -Система управления Heidenhain TNC 640;
- -Шпиндель HSKA63-20000RPM, жидкостного охлаждения (чилер в комплекте);
- Инструментальный магазин HSK-A63-24T дискового типа;
- Шнековая система удаления стружки;
- Линейные направляющие PMI (X/Y/Z – 35 мм);
- ШВП PMI (X/Y – R40x12, Z – R32x10);
- Пневматическая система балансировки оси Z (SMC, Japan);
- Кондиционируемый термостатичный электрошкаф;
- Датчики привязки инструмента Marpross;
- Измерительные щупы Heidenhain;
- Автоматическая система смазки;
- LED – подсветка рабочей зоны;
- Ручной энкодер (MPG – маховик)
- Пневматический и водяной пистолет для очистки рабочей зоны;
- 3-х цветная индикация режима работы станка;
- Инструментальный ящик;
Описание-Технические характеристики-Отзывы и вопросы
Описание-Видео-Отзывы и вопросы
Модель |
GL-40 |
||||
Рабочее поле |
X/Y/Z |
мм |
450/500/350 |
||
Ось X / Y / Z |
град. |
±120/360 |
|||
Скорость перемещения |
Ускоренное перемещение X/Y/Z |
м/мин. |
36/36/20 |
||
Скорость подачи при резании X/Y/Z |
м/мин |
10 |
|||
Ускоренное вращение A/C |
об./мин. |
20/30 |
|||
Шпиндель (стандартный) |
Скорость вращения шпинделя |
об./мин |
20’000 |
||
Тип патрона |
- |
HSK-A63 |
|||
Мощность (S1/S6 – 40%) |
кВт |
20/24 |
|||
Крутящий момент (S1/S6 – 40%) |
Н*м |
35/42 |
|||
Точность поциционирования ISO 10791-4:1998 |
X/Y/Z |
мм |
0.008/0.008/0.008 |
||
A/C |
сек. |
8”/8” |
|||
Точность повторения поциции ISO 10791-4:1998 |
X/Y/Z |
мм |
0.005/0.005/0.005 |
||
A/C |
сек. |
5”/5” |
|||
Система автоматической смены инструмента |
Количество инструментов |
шт. |
24 |
||
Время замены инструмента |
сек. |
2.5 |
|||
Максимальная длина инструмента |
мм |
230 |
|||
Максимальный диаметр инструмента (соседний инструмент есть/нет) |
мм |
∅80/∅120 |
|||
Максимальный вес инструмента |
кг |
8 |
|||
Рабочий стол |
Расстояние от шпинделя до стола |
мм |
150-500 |
||
Размер рабочего стола |
мм |
∅400 |
|||
Максимальный вес заготовки |
кг |
120 |
|||
Крутящий момент оси А |
Н*м |
1056 |
|||
Крутящий момент оси С |
Н*м |
432 |
|||
Размер станка |
Длина |
мм |
3100 |
||
Ширина |
мм |
2400 |
|||
Высота |
мм |
3100 |
|||
Вес (нетто) |
кг |
8000 |
|||
Потребляемая мощность |
кВт |
≈40 |
