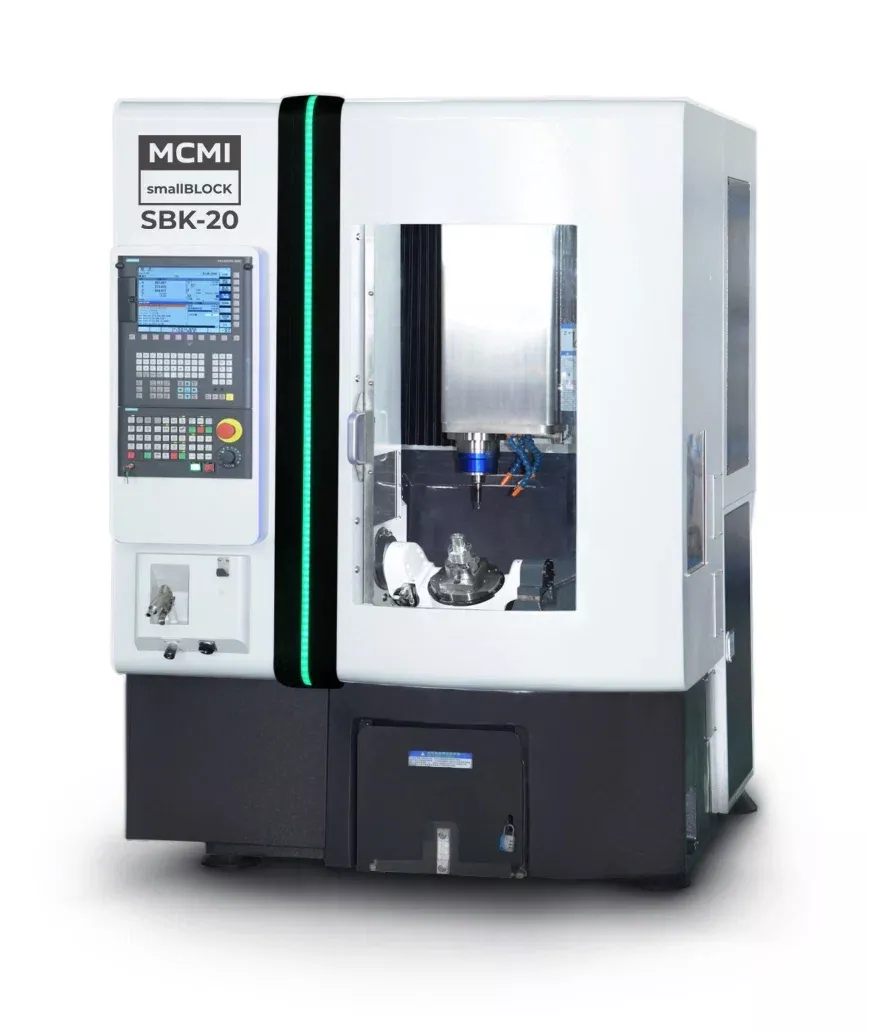

5-осевой вертикальный фрезерный обрабатывающий центр с ЧПУ MCMI SBK-20Артикул: 215026448
112 513 066 ₸
Black Line модель SBK-20 небольшой 5-координатный станок с низким центром тяжести, с повышенным уровнем жесткости и точности. Станки MCMI® серии Black Line предлагают решение для 5-осевой одновременной обработки, для скоростного, прецизионного фрезерования для широкого спектра промышленных, медицинских, ювелирных, декоративных деталей, требующих обработки по трем - пяти осям.
Технические характеристики-Видео-Отзывы и вопросы
Станки серии Black Line – цельная литая станина гарантирует высокую жесткость.
Станки серии Black Line имеют высокую жесткость и стабильность, что обеспечивает высокопроизводительное фрезерование, максимальную производительность обработки и превосходную точность. Эти впечатляющие результаты достигаются за счет высокой массы покоя и оптимизации всех деталей. Как итог высокая динамика в технологическом процессе обеспеченная оптимизированными по весу подвижными элементами.
Станки серии Black Line имеют высокую жесткость и стабильность, что обеспечивает высокопроизводительное фрезерование, максимальную производительность обработки и превосходную точность. Эти впечатляющие результаты достигаются за счет высокой массы покоя и оптимизации всех деталей. Как итог высокая динамика в технологическом процессе, обеспеченная оптимизированными по весу подвижными элементами.
Области применения:
- Машиностроение
- Аэрокосмическая промышленность
- Энергетика
- Автопром
- Медицина
- Протезирование
- Производство пресс-форм и штампов
- Изготовление единичных деталей
- Инструмент
- Ювелирное дело
Высокий уровень жесткости
- Цельная литая станина - лучшая жесткая конструкция для обеспечения устойчивости пятикоординатного станка на сегодняшний день.
- Конструкция в форме пирамиды обеспечивает устойчивость станины во всех направлениях.
- Вес станины также является важным фактором, например, вес станины станка SBK-20 составляет 2.5 тонны.
Стабильная точность
- Подвижная балка по оси Y
- Отсутствие провисания из-за смещения по оси Y
- Термообработка с помощью искусственного старения + естественное старение для сохранения геометрической точности станины в течение длительного времени.
- Ширина рельсовых направляющих 35 мм.
Динамические характеристики
- FEM-анализ движущихся частей для оптимизации веса
- Оси A и C с мощным двигателем с прямым приводом (Direct Drive) для обеспечения высоких динамических характеристик
- Система прямого измерения со шкалами для всех пяти осей
- Встроенная литая станина + конструкция подвижной балки для оптимальной пространственной точности по 3 осям
- Уникальная прецизионная настройка позволяет получить в конечном итоге чрезвычайно высокую пространственную точность по пяти осям.
Высокая точность
Использование самых передовых в мире методов измерения для обеспечения прецизионного обработки по 5 осям.
- Высокий уровень прецизионности благодаря передовой системе контроля точности от HEIDENHAIN® в стандартной комплектации.
- Чтобы оправдать растущие ожидания наших клиентов, все станки серии Black Line теперь стандартно оснащены системой прямого измерения по всем 5-ти осям. Внедрение надежных решений от HEIDENHAIN® гарантирует повышенную точность процесса обработки, а также повышение стабильности процесса. Точность линейной шкалы измерений составляет 0,01 мкм. Точность датчиков вращения ±1.9’’ и ±2.5’’.
- Полностью замкнутая система обратной связи Линейные оси X, Y, Z оснащены решетчатыми линейками абсолютного значения HEIDENHAIN LC415; поворотные столы A и C оснащены угловыми энкодерами HEIDENHAIN серии RCN2000 для реализации полной замкнутой обратной связи по 5 осям подачи, гарантируя, что станок имеет и сохраняет высокую точность.
- Задняя выгрузка стружки
- Скоростное прохождение стружки через воронку
- Отсутствие скопления стружки
Автоматический транспортер для стружки
Шпиндель
| Частота, об./мин | Мощность S1/S6, кВт | Крутящий момент S1/S6, Нм | Конус | Магазин, к-во инст. позиций | |
| Шпиндель (стандартный) | 30000 | 8.5/12.75 | 8.5/12.15 | HSK E40 | 16 |
Возможность изменение мощности и частоты шпинделя, а также ёмкости магазина уточняйте у менеджеров.

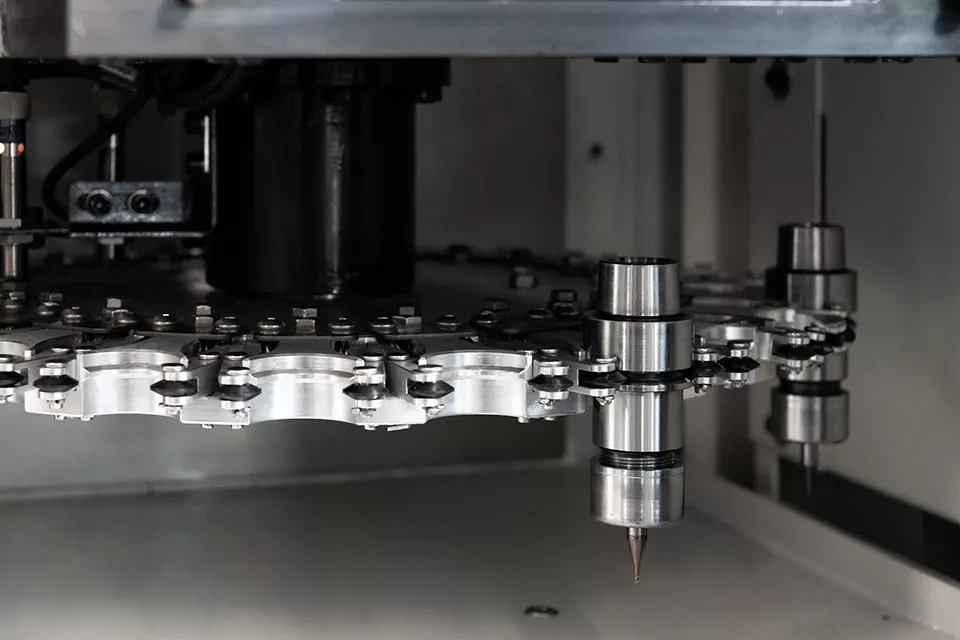

Автоматическая смена инструмента:

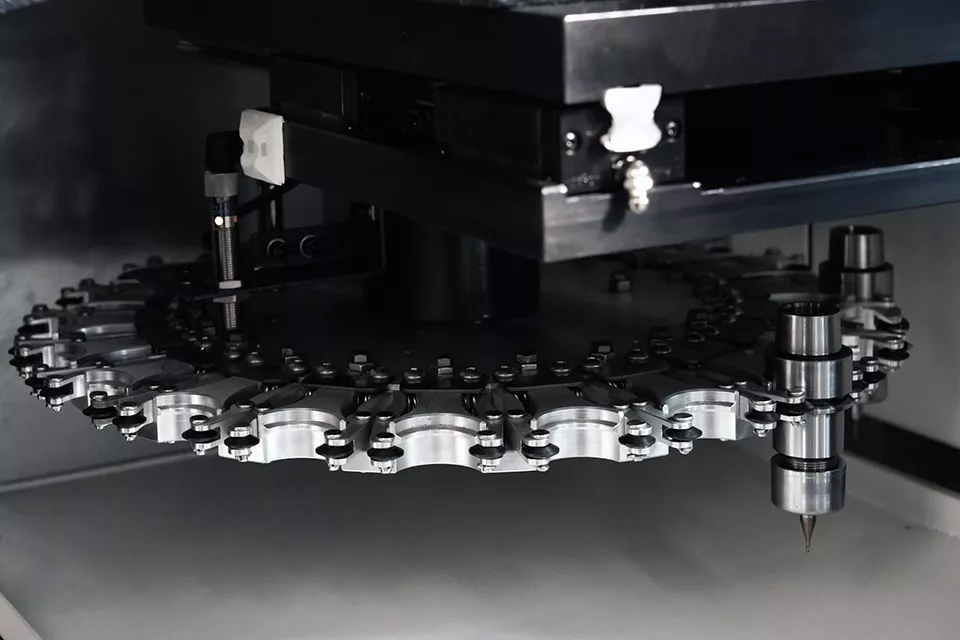

Карусельный инструментальный магазин на 16 позиций

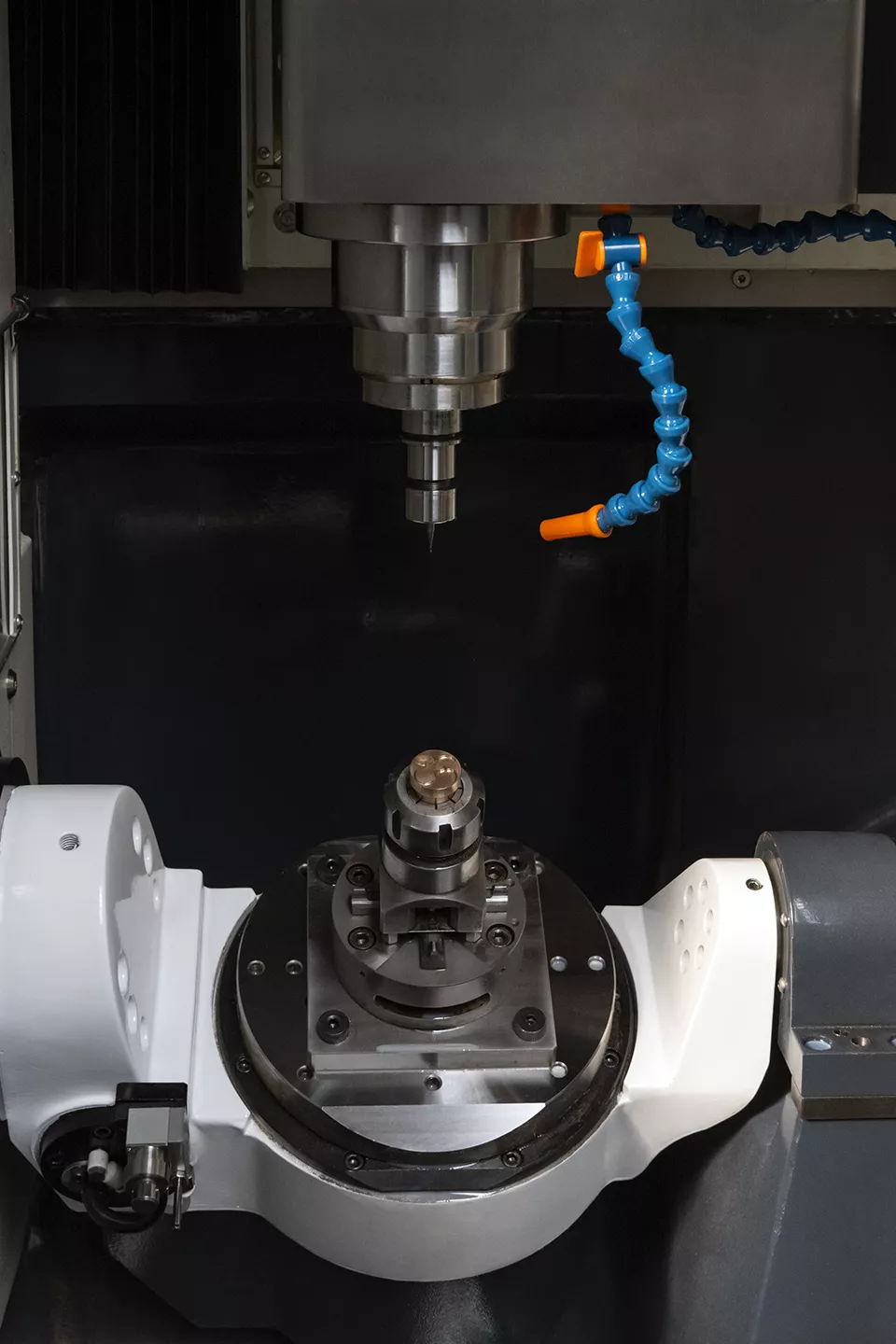

Наклонно поворотный стол: оси A и C
Наклонно поворотные столы A и C оснащены угловыми энкодерами HEIDENHAIN, что обеспечивает повторяемость позиционирования 5" и точность позиционирования 8". Оси A и C оснащены гидравлическими тормозами, отличающимися высоким тормозным моментом, высокой жесткостью, отсутствием смещения центра и высокой точностью. Прямой безлюфтовый привод двигателя Direct Drive оси C обладает высокой динамикой, что делает его оптимальным для высокопроизводительной прецизионной обработки.
Свойства поворотно наклонного стола:
Прецизионная червячная передача на оси A
- Технология нулевого зазора
- Большая несущая способность
- Высокая динамика
Описание-Технические характеристики-Отзывы и вопросы
Описание-Видео-Отзывы и вопросы
|
Модель |
|
SBK-20 |
|
|
Рабочая зона |
|
|
|
|
Ось X / Y / Z |
мм |
250/250/250 |
|
|
Объем рабочей зоны |
дм3 |
15.63 |
|
|
Стол / Зажимаемая поверхность / Деталь |
|
|
|
|
Материал стола |
- |
Сталь |
|
|
Размеры стола (Д × Ш) |
мм |
Ø200 |
|
|
Максимальная нагрузка |
кг |
30 |
|
|
Макс. размеры обрабатываемых заготовок |
мм |
Ø200*195 |
|
|
Максимальная высота заготовки |
мм |
195 |
|
|
Наклонно-поворотный стол (оси A и C) для фрезерно-токарной обработки с применением технологии Direct Drive |
|||
|
Диаметр стола |
мм |
Ø200 |
|
|
Макс. размеры обрабатываемых заготовок |
мм |
Ø200x200 |
|
|
Привод |
|
|
|
|
Максимальный вес заготовки |
кг |
30 |
|
|
Ход по оси A |
град. |
±125° |
|
|
Ход по оси С |
град. |
360° |
|
|
Частота вращения по оси A |
об./мин |
50 |
|
|
Частота вращения по оси C
|
об./мин |
100 (опц. 2000) |
|
|
Крутящий момент по оси A |
Нм |
информация по запросу |
|
|
Крутящий момент по оси C |
Нм |
информация по запросу |
|
|
Главный привод |
|
|
|
|
Частота вращения (на выбор) |
№1 |
об./мин |
30 000 36 000 |
|
№2 |
|||
|
Крутящий момент (на выбор) |
Нм |
Номинальный крутящий момент 8,1 Нм, Максимальный крутящий момент 12,3 Нм |
|
|
Мощность |
№1 |
кВт |
8.5 8.5 |
|
№2 |
|||
|
Устройство смены инструмента |
|
|
|
|
Конус |
|
HSK E40 (опц. HSK E32)
|
|
|
Тип |
|
Зонтик |
|
|
Инструментальный магазин |
к-во мест |
16 |
|
|
Макс. диаметр фрезы (свободные соседние места) |
мм |
10 |
|
|
Максимальная длина фрезы |
мм |
125 |
|
|
Максимальный вес фрезы |
кг |
1 |
|
|
Время замены фрезы |
сек. |
8 |
|
|
Линейные оси (X / Y / Z) |
|
|
|
|
Скорость подачи по осям X/Y/Z |
мм/мин |
15 000 |
|
|
Скорость холостого хода |
мм/мин |
15 000 |
|
|
Ускорение |
м/с2 |
информация по запросу |
|
|
Усилие подачи (X / Y / Z) |
кН |
информация по запросу |
|
|
Рельсовые направляющие (X / Y / Z) мм |
мм |
информация по запросу |
|
|
Привод с ШВП (X / Y / Z) |
мм |
информация по запросу |
|
|
Точностные характеристики |
|
|
|
|
Точность повторения по трем осям X/Y/Z |
мм |
0.003 |
|
|
Точность позиционирования по трем осям X/Y/Z
|
мм |
0.004 |
|
|
Точность повторения по трем осям A/C |
сек. |
5’’ |
|
|
Точность позиционирования по осям A/C |
сек. |
8’’ |
|
|
Характеристики станка |
|
|
|
|
Габариты X/Y/Z |
мм |
1300/1550/1800 |
|
|
Вес станка |
кг |
2 300 |
|
|
Системы управления |
|
Heidenhain TNC 640 или Siemens 840D-SL |
|
|
Электропитание |
|
3 фазы, 3800В, 20A |
|
Комплектация SBK-20
|
Варианты комплектации |
Стандартная |
Расширенная (фрезерно-токарный станок) |
|
Система управления |
Heidenhain TNC 640 |
Siemens Sinumerik 840D-SL или 828 |
|
Шпиндель с прямым приводом |
30000 об./мин – 8.5 кВт (HSK E40*) 36000 об./мин – 8.5 кВт (HSK E32) |
30000 об./мин – 8.5 кВт (HSK E40*) |
|
Подача СОЖ через шпиндель - опция |
||
|
Симметричные форсунки для смазочно-охлаждающей жидкости и форсунки для масляного тумана |
+ |
+ |
|
Устройство измерения инструмента |
+ |
+ |
|
Централизованная автоматическая система смазки |
+ |
+ |
|
Насосы для смазочно-охлаждающей жидкости высокого давления |
+ |
+ |
|
Автоматический транспортер для стружки |
+ |
+ |
|
Светодиодное освещение рабочей зоны |
+ |
+ |
|
Термостатический охладитель |
+ |
+ |
|
Полный замкнутый контур контроля точности XYZAC |
+ |
+ |
|
Прямой привод двигателя (Direct Drive) осей A и C |
+ |
+ |
|
Тормоз двигателей по осям A и C |
+ |
+ |
|
Теплообменник для охлаждения блока электроники |
+ |
+ |
|
Руководство пользователя |
+ |
+ |
| Токарные функции: | ||
|
Максимальная скорость оси C = 2000 об./мин |
― |
+ |
|
Блокировка шпинделя |
― |
+ |
|
Конус HSK E40* |
+/- |
+ |
|
Функция шлифования: |
― |
|
|
Автоматическая компенсация радиуса |
― |
+ |
|
Программы шлифования |
― |
+ |
|
Шлифование внутренних и внешних цилиндров, торцов, кривых, вертикальное и горизонтальное наклонное шлифование |
― |
+ |
|
Поглощение масляного тумана и регенерация масляного тумана |
― |
+ |
|
Инструментальный магазин |
Карусельный на 16 позиций |
Карусельный на 16 позиций |
|
Усиленная передача на ось A для больших нагрузок |
- |
+ |
|
Подача СОЖ через шпиндель |
- |
+ |
|
Лазерный сенсор калибровки инструмента |
- |
+ |
|
Поворотный шарнир оси C для легкого доступа воздуха/жидкости к столу для автоматического зажима |
- |
+ |
|
Осушитель сжатого воздуха и фильтры грубой и тонкой очистки |
- |
+ |
|
Устройство для определения влажности сжатого воздуха |
- |
+ |
|
Функция автоблокировки дверцы |
- |
+ |
