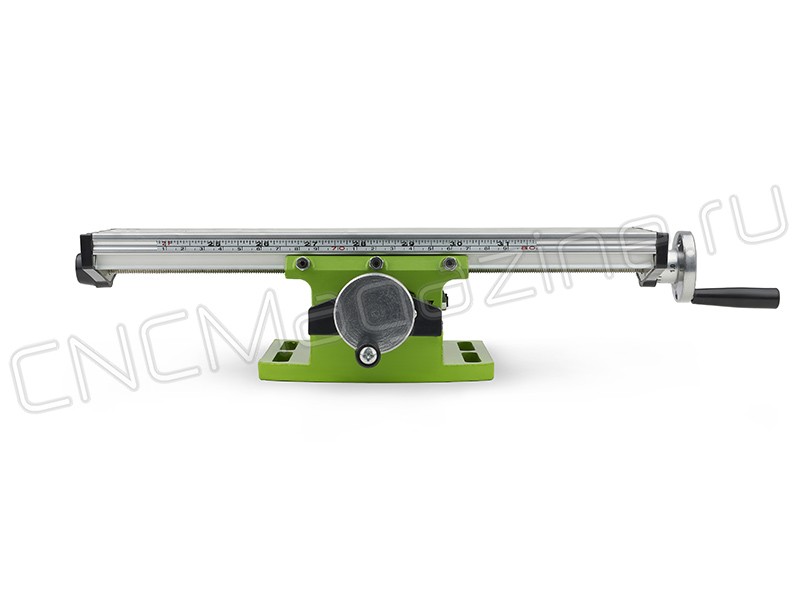

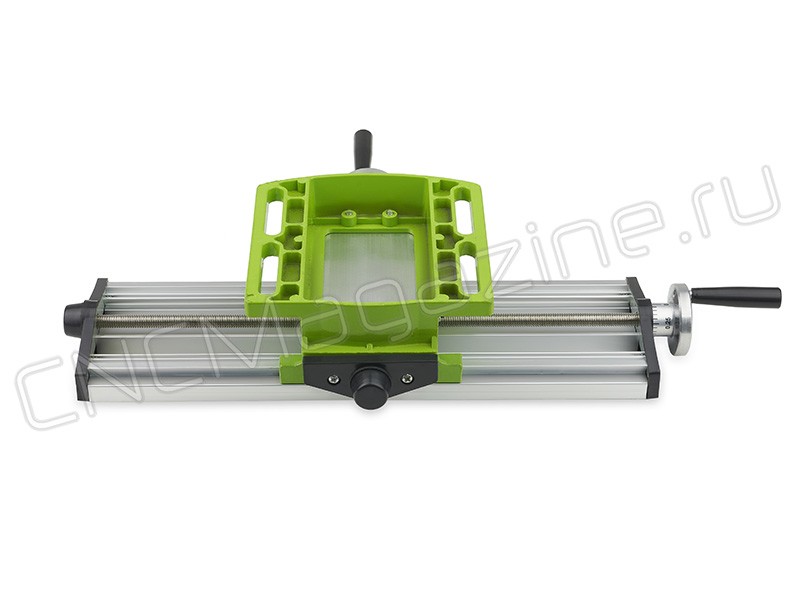

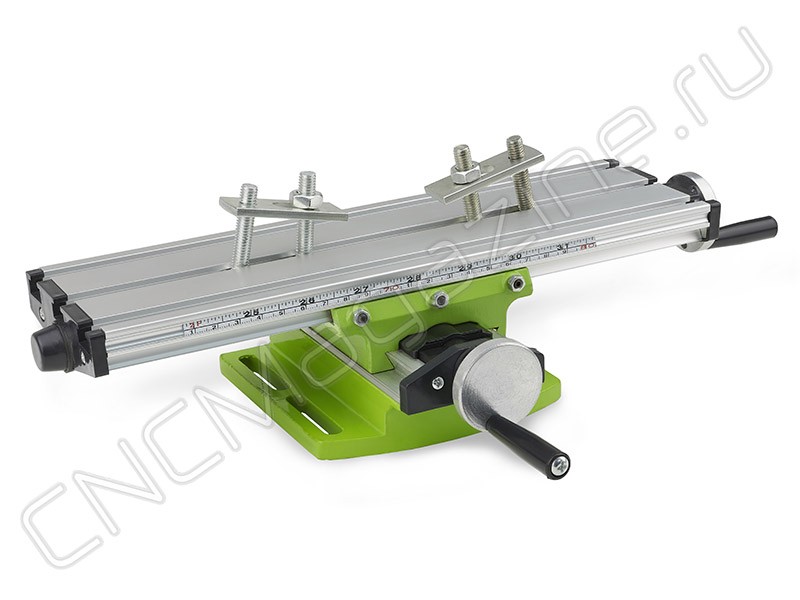

Позиционный алюминиевый рабочий стол для электроэрозионного экстрактораАртикул: 17055

Этот верстак предназначен для работы с электроэрозионным оборудованием (экстракторы, супердрель). Ширина основания 130 мм, длина 125 мм. Паз 8.5х47 мм.

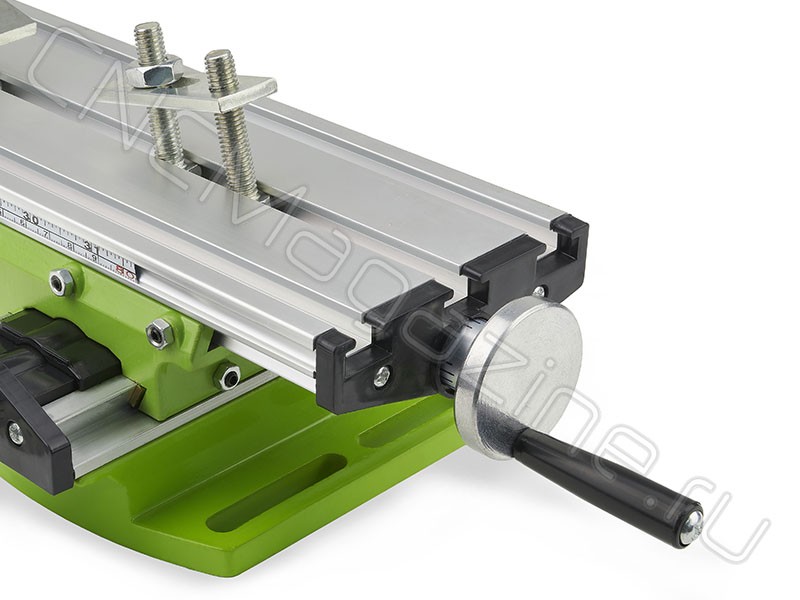

• Никелированная трапециевидная рукоятка, устойчива к коррозии.
• Подвижная шкала.
• Расстояние между пазами 34 мм.
• Одно кольцо = 1,25 мм, один тик = 0,05 мм.

Установление шкалы

Кольцо шкалы на маховике вращается и доступно для установки 'O', когда не пересекается со стендом. Кроме того, имеется подвижная линейка, которая может регулировать ось X.

Отрегулируйте зазор между рельсами
После длительного использования вы можете обнаружить, что имеется большой или маленький зазор, поэтому вам следует использовать регулировочный винт, чтобы устранить его. Вы можете ослабить гайку 36, отрегулировать винт 34/35, чтобы установить зазор, а затем снова завинтить гайку.

Внимание: Не завинчивайте регулировочный винт слишком туго, в противном случае это может привести к повреждению направляющей.


Пример использования. Экстрактор электроэрозионный приобретается отдельно.
