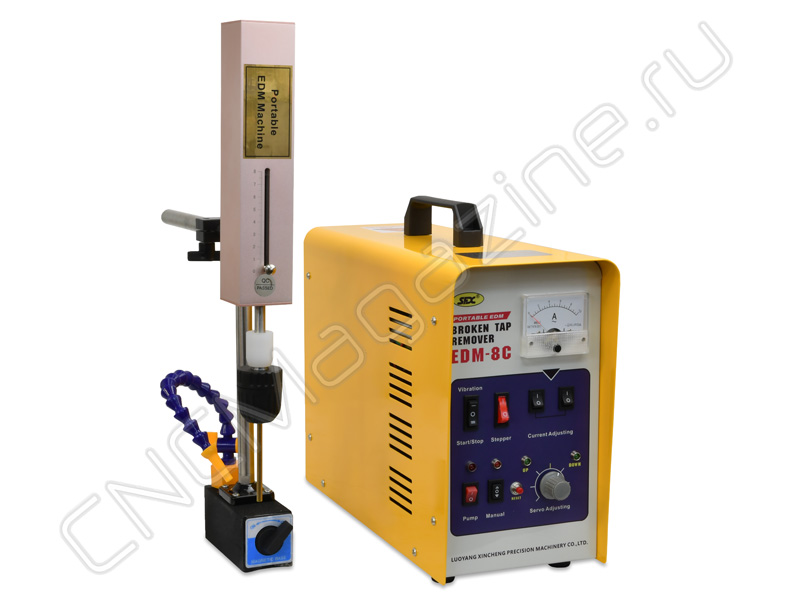

Экстрактор электроэрозионный портативный EDM-8CАртикул: 05143

Экстрактор портативный с перемещающимся шпинделем предназначен для локального удаления сломавшихся в отверстиях метчиков и сверл без повреждения обрабатываемой детали. Цена указана с НДС.

Аппарат оборудован  ограничителем рабочего хода. При работе можно просто выставить необходимую глубину, с учетом расхода электрода, и при достижении данной отметки рабочая голова автоматически начнет подъем.

В основе работы станка лежит принцип электроэрозии. В качестве электрода используется любой латунный стержень нужного диаметра.

Удаление инструмента возможно непосредственно на детали, закрепленной в станке, без демонтажа.

Станок способен удалять инструмент, выполненный как из быстрорежущей стали, так и твердого сплава. Имеет систему охлаждения держателя электрода. На станке реализована функция контроля глубины обработки (настройка максимальной глубины обработки 100 мм). Рабочая головка устанавливается под углом 360°, относительно поверхности обработки.

ОТПРАВИТЬ ЗАПРОС

Характеристики:

1. Быстро и без повреждений удаляет из отверстий сломанные метчики М2-20, развертки, сверла, болты, калибр-пробки и другие инструменты, а так же выжигает отверстия и возмоожность клемить детали..

2. Маленький размер, легкость и портативность.

3. Магнитное основание, легко притягивать на любой размер и угол заготовки.

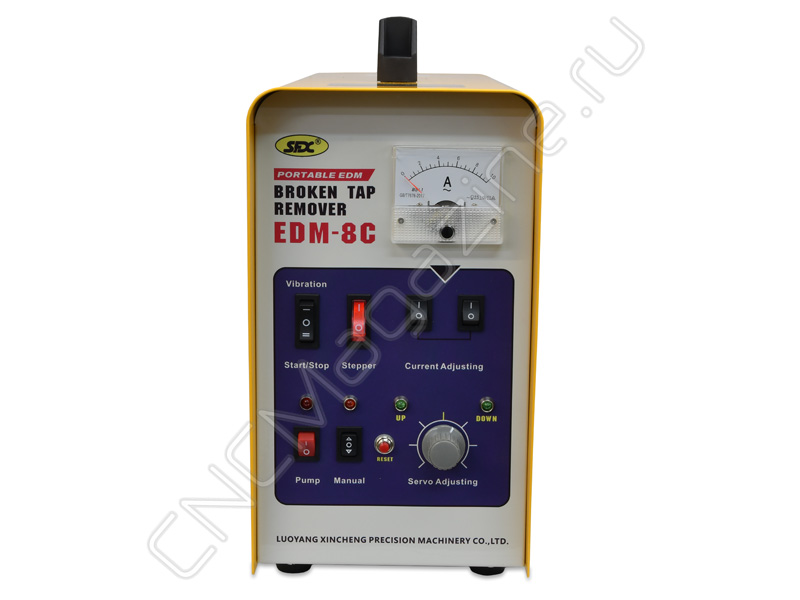

4. Наличие кнопки возврата, возможность установки автоматической работы, когда после звукового сигнала электрод автоматически возвращается в исходное положение.

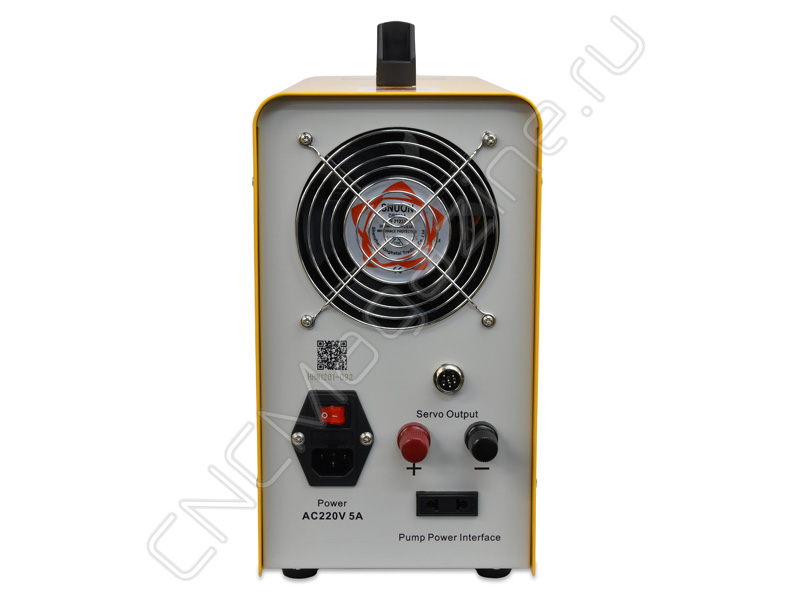

5. Охлаждающий вентилятор установлен так , чтобы установка могла непрерывно работать.

6. Рабочая головка может вращаться 360 градусов и работает в любом угле.

7. Диэлектрическая среда- водопроводная вода.

8. Рабочая головка повышает функцию вибрации и значительно повышает эффективность обработки.

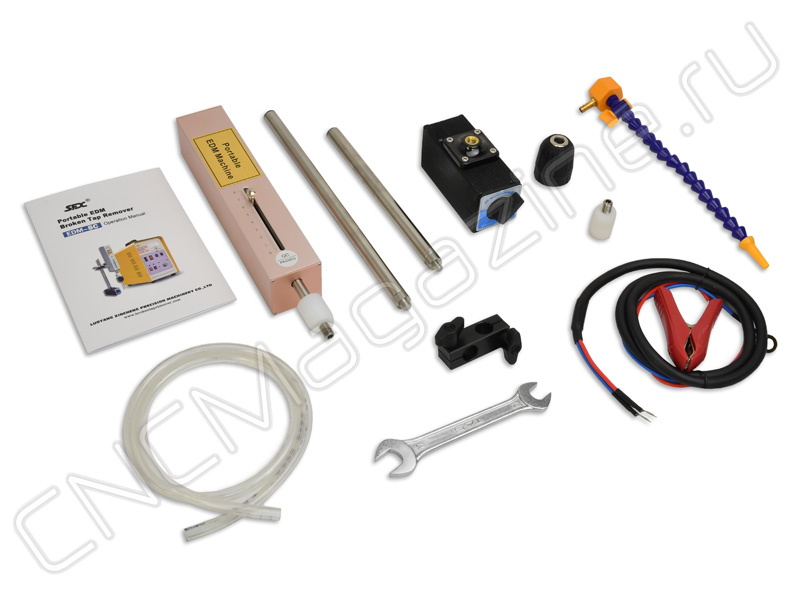

Комплектация

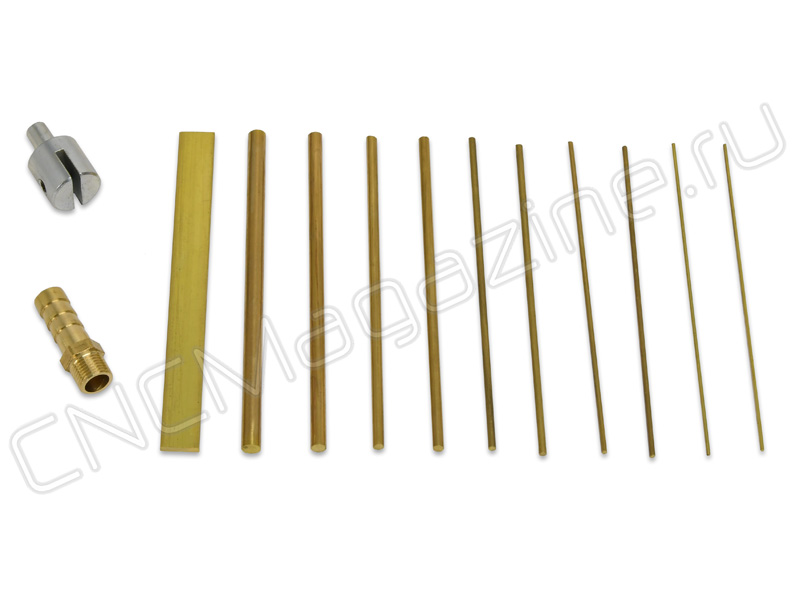

1. Электроды: ф1х100 - 2 шт, ф1,5х100 - 2 шт, ф2х100 - 2 шт, ф3х100 - 2 шт, ф4х100 - 1 шт, ф5х100 - 1 шт, 10х2х100 - 1 шт.

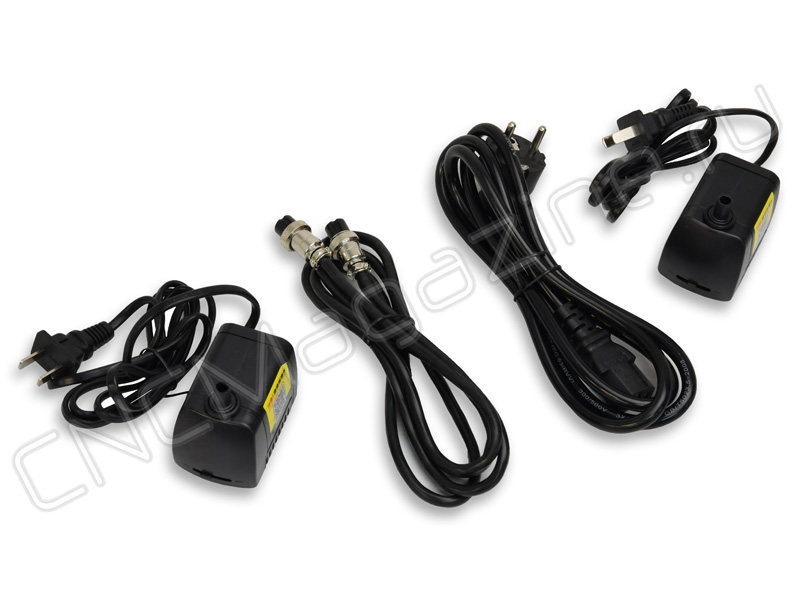

2. Кабель питания.
3. Рабочая головка.
4. Гаечный ключ.
5. Зажим электрода.
6. Насос.
7. Серво-кабель.
8. Крестообразный коннектор.
9. Инструкция по эксплуатации.
10. Книверсальный кран.
11. Фланцевое основание.
12. Аллигаторный зажим.

Детали

Метод обработки

Как удалить сломанный метчик, сверло, болт и т. д.

Центральная часть метчика, сверла твердая. Мы можем убрать метчик или сверло разбив их центральную часть при помощи латунного стержня. При удалении метчика с центральной частью большего размера, при помощи листового электрода её разрезают на две части или обрезают четыре угла метчика.

При выполнении работ, осуществляя обработку на определенной глубине, необходимо повернуть в обратную сторону шпиндельную головку, расколоть обломки с помощью долота и использовать пинцет или магнит для их удаления. Благодаря этому уменьшится поверхность разряда и повысится эффективность работы. (рис. 1)

Если диаметр болта слишком большой или уровень прочности выше ≥8.8, обычный метод обработки не подходит. В таком случае можно сделать один паз глубиной 2-3мм с помощью листового электрода, а затем удалить болт с помощью отвертки или сделать паз с помощью шестигранного электрода, а затем удалить болт с помощью шестигранного ключа; если положение слишком глубокое, обычный аппарат, предназначенный для удаления сломанного винта, не войдёт в отверстие, в таком случае можно использовать переходный шестигранный гаечный ключ, чтобы удалить его из глубокого отверстия. (рис. 2)
