Применение планшетных режущих плоттеров в ремонте НПЗ.

Планшетные режущие плоттеры можно применять в ремонте НПЗ для изготовления нестандартных уплотнительных прокладок, изоляционных материалов и элементов защиты из листовых материалов, таких как паронит, резина, различные виды пластиков и композитов. Также их используют для изготовления прототипов различных деталей, трафаретов для маркировки и шаблонов для нанесения покрытий, что ускоряет ремонтные и профилактические работы.

Применение в ремонте НПЗ

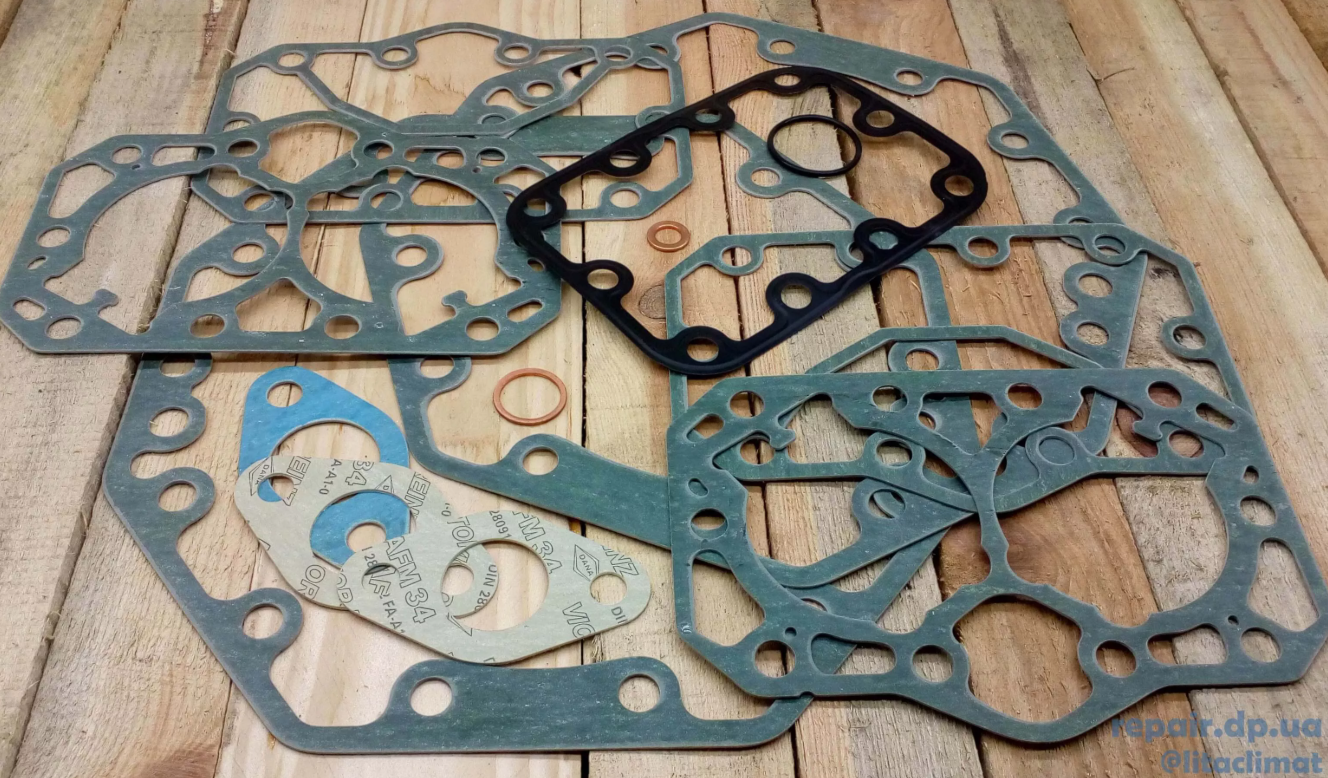

• Изготовление прокладок и уплотнений: Планшетные плоттеры позволяют точно вырезать прокладки из паронита, резины и других листовых материалов для герметизации фланцевых соединений и другого оборудования.
• Производство изоляционных материалов: Устройства могут вырезать из вспененных материалов (EVA, EPE, PE), резины и ПВХ изоляционные и амортизирующие элементы, защищающие оборудование от вибрации и внешних воздействий.
• Создание шаблонов и трафаретов: С помощью плоттера можно быстро изготавливать трафареты для нанесения маркировки, защитных покрытий и других обозначений на оборудование и трубопроводы.
• Изготовление прототипов: Планшетные плоттеры используются для создания прототипов нестандартных деталей и элементов, что позволяет оперативно тестировать и изготавливать их перед серийным производством.
• Производство защитных элементов: Возможно изготовление защитных чехлов, накладок и других элементов для оборудования и инструментов, которые используются в ремонтных работах.
• Резка листовых пластиков и композитов: Плоттер может обрабатывать тонкие листовые пластики, композиты и другие материалы, которые применяются для создания корпусов, защитных кожухов и других элементов.

Основные требования к планшетным режущим плоттерам для их применения в ремонте НПЗ

Материалы применяемые на НПЗ и необходимые при их ремонте зачастую имеют высокую плотность, вязкость и прочность, что усложняет их резку на плоттере, а для некоторых моделей плоттеров попросту делает невозможной. Т.е. при выборе оборудования нужно осознавать, что не каждый плоттер способен с нужным качеством и производительностью обрабатывать вышеперечисленные материалы и перед приобретением станка нужно получить отзывы его пользователей в данной отрасли, а в идеале произвести тестовую резку ваших материалов в шоуруме продавца, а еще лучше у реальных пользователей на производстве, там же вы сможете пообщаться с технологами и выведать все нюансы и тонкости практической эксплуатации оборудования.

Перечислим основные требования к планшетным режущим плоттерам для НПЗ:

1. Мощная и жесткая режущая голова

Голова должна обладать высоким усилием, большой амплитудой не менее 8 мм и достаточной частотой колебаний не менее 9000. Голова должна быть совместима с прочными и достаточно толстыми лезвиями, которые не будут ломаться, застревая в плотных и вязких материалах в идеале это лезвия с цилиндрическим хвостовиком диаметром D=6 или D=8 мм.

2. Мощные серводвигатели по всем осям станка

Станок должен быть оснащен серводвигателями, как по осям X,Y,Z так и по осям тангенциального вращения режущих инструментов. Обратите внимание на бренд двигателей, отдавайте предпочтение известным японским брендам таким как Panasonic и Mitsubishi.

3. Вакуумный стол с усиленными прижимом

Для надежной фиксации обрабатываемого материала плоттер должен быть оснащен вакуумным столом усиленного прижима и мощным вакуумным насосом (в зависимости от размера стола плоттера мощность насоса должна составлять от 5 до 14 кВт). Обратите внимание, что вакуумный стол должен быть разделен на зоны, которые можно активировать независимо друг от друга через панель управления станка. Чем больше таких зон и чем они меньше, тем лучше. Имея стол разделенный на зоны плоттер способен без дополнительных усилий оператора работать с кусками материала различный размеров от 100х100 мм, до полноразмерных листов накрывающих стол целиком. Это позволит вам сэкономить, работая с обрезками и малыми форматами листов.

4. Дополнительные средства фиксации материала

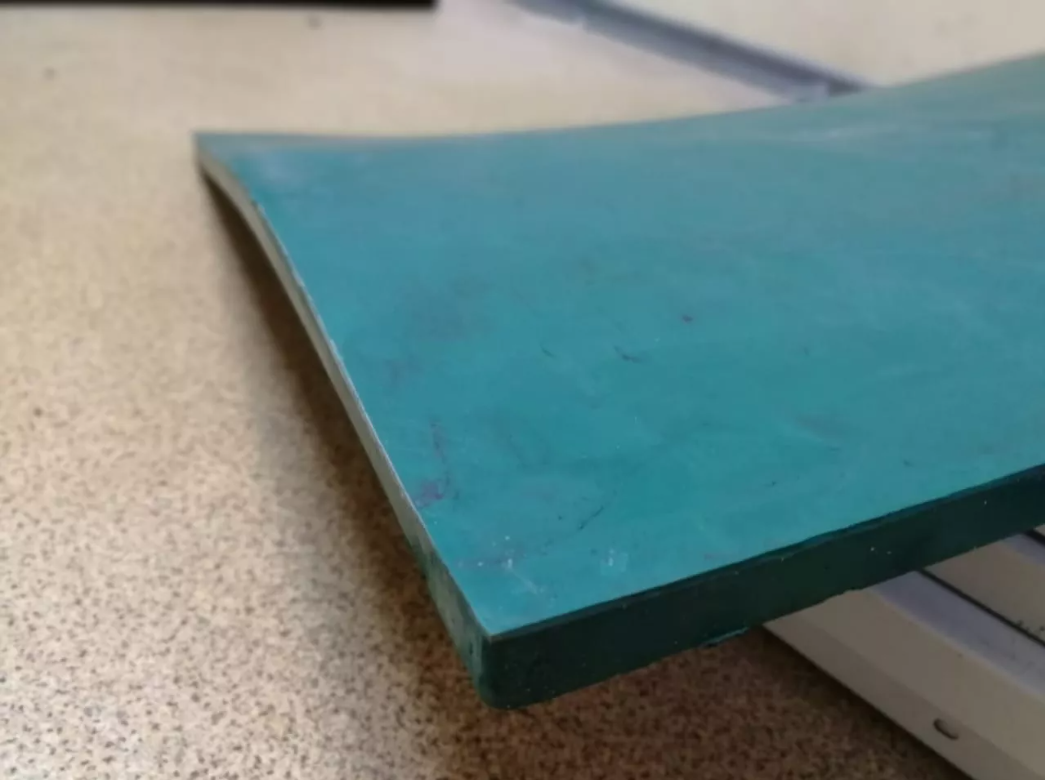

Очень часто листовые материалы, применяемые в производстве прокладок и уплотнителей, из-за неправильного хранения или из-за своих свойств имеют изгиб, что не позволяет даже столу с мощным вакуумом надежно зафиксировать такой материал для его качественной обработки. Для дополнительной фиксации предусмотрены такие средства как прижимная пластина и прижимные валы. Прижимные валы также могут быть оснащены саморазматывающим механизмом с укрывной пленкой для резки воздухопроводящих материалов типа тканей и пр.

5. Пробойник отверстий

Основной инструмент плоттера режет материалы лезвием, которое из-за своей формы не позволяет делать отверстия с вертикальными стенками на толстых материалах (отверстие получается немного коническим), также нож не сможет сделать в материалах толще 1-2 мм отверстия малых диаметров D=0.5-2 мм. Поэтому вам абсолютно необходим такой инструмент, как пробойник отверстий, который имеет сменные насадки различных диаметров и позволяет с очень большой скоростью делать отверстия, опускаясь в материал с вращением, что обеспечивает совместимость с широким спектром материалов.

Дополнительные опции позволяющие повысить производительность плоттера:

1. Стол расширитель

Плоттер может быть оснащен конвейерным столом и столом расширителем, что позволяет, оператору, нее останавливая резку нового листа, работать с уже порезанным листом материала, собирая готовые изделия.

2. Режущая голова EOT

Дополнительная режущая осциллирующая голова электрического типа (EOT), которая способа на максимальной скорости резать простые тонкие материалы, обеспечивая высокую производительность.

3. Фрезерный шпиндель

Расширит спектр обрабатываемых материалов до таких, как фанера, акрил, твердые пластики, текстолит и т.п.

4. Проектор для визуализации вырезаемых объектов на рабочем столе (на материале)

Позволит оператору удобно и быстро размещать вырезаемые объекты на кусках материала неправильной формы, например, на обрезках – это экономия.

5. Неосциллирующий тангенциальный нож

Такой нож применяется для несложных задач и тонких материалов, позволит сэкономить ресурс основного ножа.

6. ERT/DRT - моторизованный дисковый инструмент для кроя тканей

Любые ткани в т.ч. технические и тентовые могут быть раскроены этим инструментом с высокой производительностью.

7. Устройство для печати и наклеивания стикеров

Устанавливается на портал плоттера, позволяет маркировать вырезанные изделия бумажными стикерами с информацией.

Плоттеры серии НПЗ-ПРО от лидера отрасли Guangdong Ruizhou Technology Co., Ltd

Лидирующие позиции на мировом рынке планшетных режущих плоттеров и в частности плоттеров для обслуживания НПЗ занимает старейший завод из КНР Guangdong Ruizhou Technology Co., Ltd, основанный в 1995 году. Опираясь на многолетний опыт сотрудничества с НПЗ, завод Ruizhou разработал специализированную серию плоттеров, названную названная НПЗ-ПРО.

Почему НПЗ-ПРО?

Серия была создана в тесном сотрудничестве со специалистами нефтеперерабатывающей отрасли Китая и России и вобрала в себя весь опыт многолетней эксплуатации станков Ruizhou на заводах отрасли в обоих странах. Миллионы часов резки и миллиарды прокладок, уплотнителей и прочих изделий были изготовлены на станках Ruizhou, что позволило инженерам подобрать идеальную конфигурацию станков и таким образом передать бесценный опыт.

Плоттеры серии НПЗ-ПРО от лидера отрасли Guangdong Ruizhou Technology Co., Ltd

Лидирующие позиции на мировом рынке планшетных режущих плоттеров и в частности плоттеров для обслуживания НПЗ занимает старейший завод из КНР Guangdong Ruizhou Technology Co., Ltd, основанный в 1995 году. Опираясь на многолетний опыт сотрудничества с НПЗ, завод Ruizhou разработал специализированную серию плоттеров, названную названная НПЗ-ПРО.

Почему НПЗ-ПРО?

Серия была создана в тесном сотрудничестве со специалистами нефтеперерабатывающей отрасли Китая и России и вобрала в себя весь опыт многолетней эксплуатации станков Ruizhou на заводах отрасли в обоих странах. Миллионы часов резки и миллиарды прокладок, уплотнителей и прочих изделий были изготовлены на станках Ruizhou, что позволило инженерам подобрать идеальную конфигурацию станков и таким образом передать бесценный опыт.

Особенности серии плоттеров «НПЗ-ПРО»:

Мощные сервоприводы и драйверы Panasonic по всем осям.

Самая мощная в мире осциллирующая режущая голова пневматического типа POT9K-PRO, работающая с цилиндрическими лезвиями D=6 мм (вертикальное усилие 50 кг, амплитуда 8 мм, частота 9000 колеб./мин);

Вакуумный стол с увеличенной степенью прижима обрабатываемого материала с мощным вакуумным насосом в комплекте и большим количеством независимых вакуумных зон.

Прижимная пластина для дополнительной фиксации сложных материалов в области обработки.

Специальные прижимные валы, обеспечивающие дополнительный прижим в том числе искривленных листовых материалов при их обработке на плоттере. Укрывная пленка, используемая с данными прижимными валами, позволяет резать воздухопроводящие материалы, например, ткань.

Пробойники отверстий двух типов со сменными насадками разных диаметров позволяют с высокой производительностью делать отверстия малых диаметров

Несколько модификаций плоттеров НПЗ-ПРО

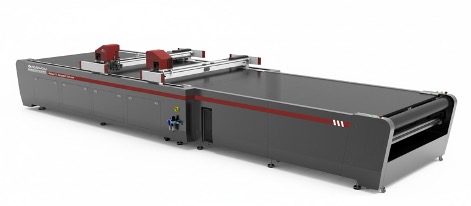

Плоттер НПЗ-ПРО-3016EF-2H-30C (1600х3000 мм) с конвейерным столом и столом расширителем и 2-мя порталами для увеличенной производительности

Доступны компактные (мобильные) модели НПЗ-ПРО-0605E (600x500 мм) и НПЗ-ПРО-1007E (700x1000 мм)

Видео плоттеров Ruizhou в работе с прокладочными и прочими материалами на наших каналах:

• Тематический плейлист на VK Video: https://vkvideo.ru/playlist/-54943944_55766179
• Тематический плейлист на Youtube: https://youtube.com/playlist?list=PLrNpAWJPL_gr1jxEhqkggrMy_Lu-1j9S2&si=D3k1feFGCHoOV9_z

Фото нескольких материалов, обрабатываемых на плоттерах серии «НПЗ-ПРО»:

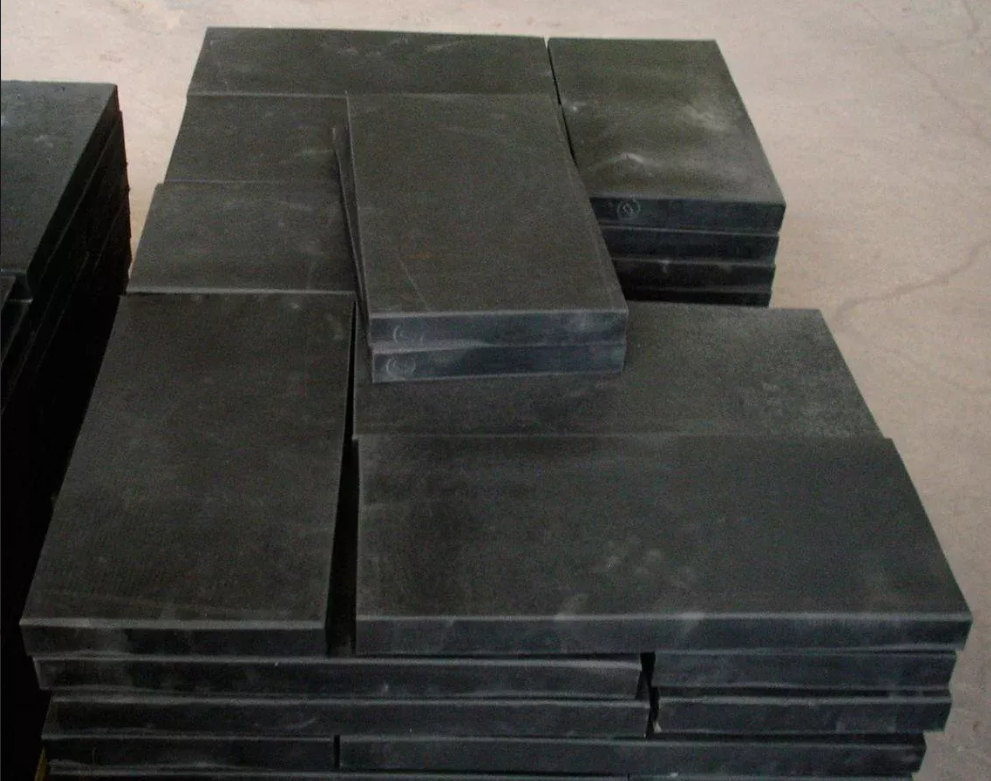

Техпластина ТМКЩ

Техпластина МБС

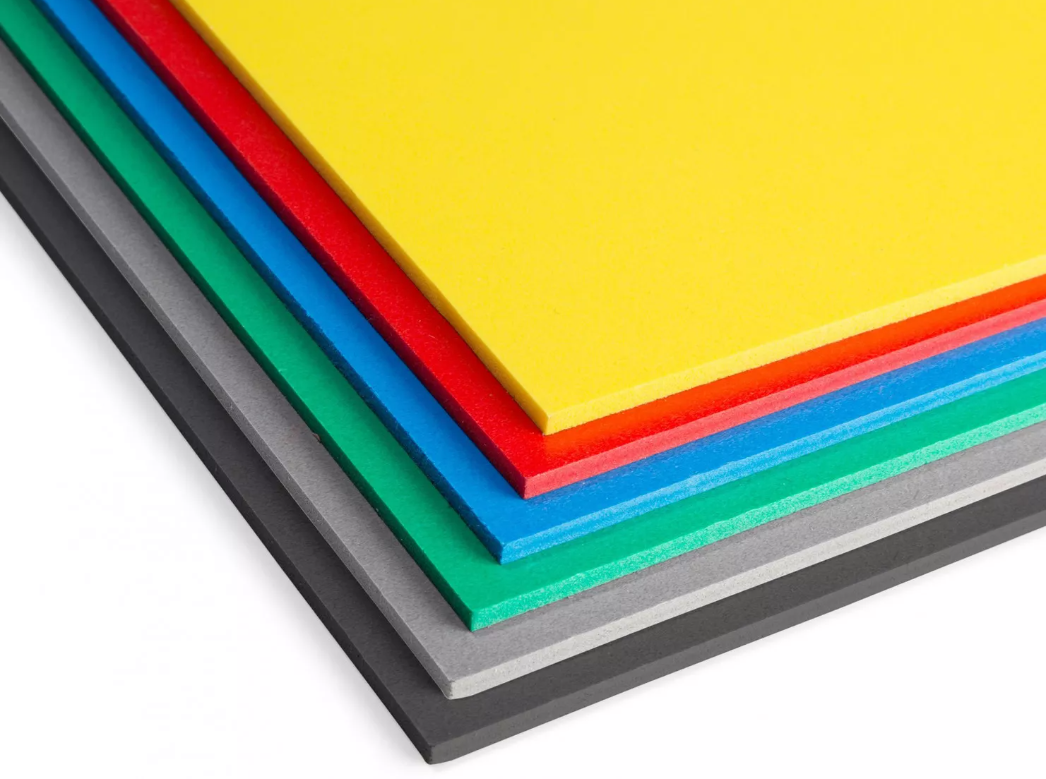

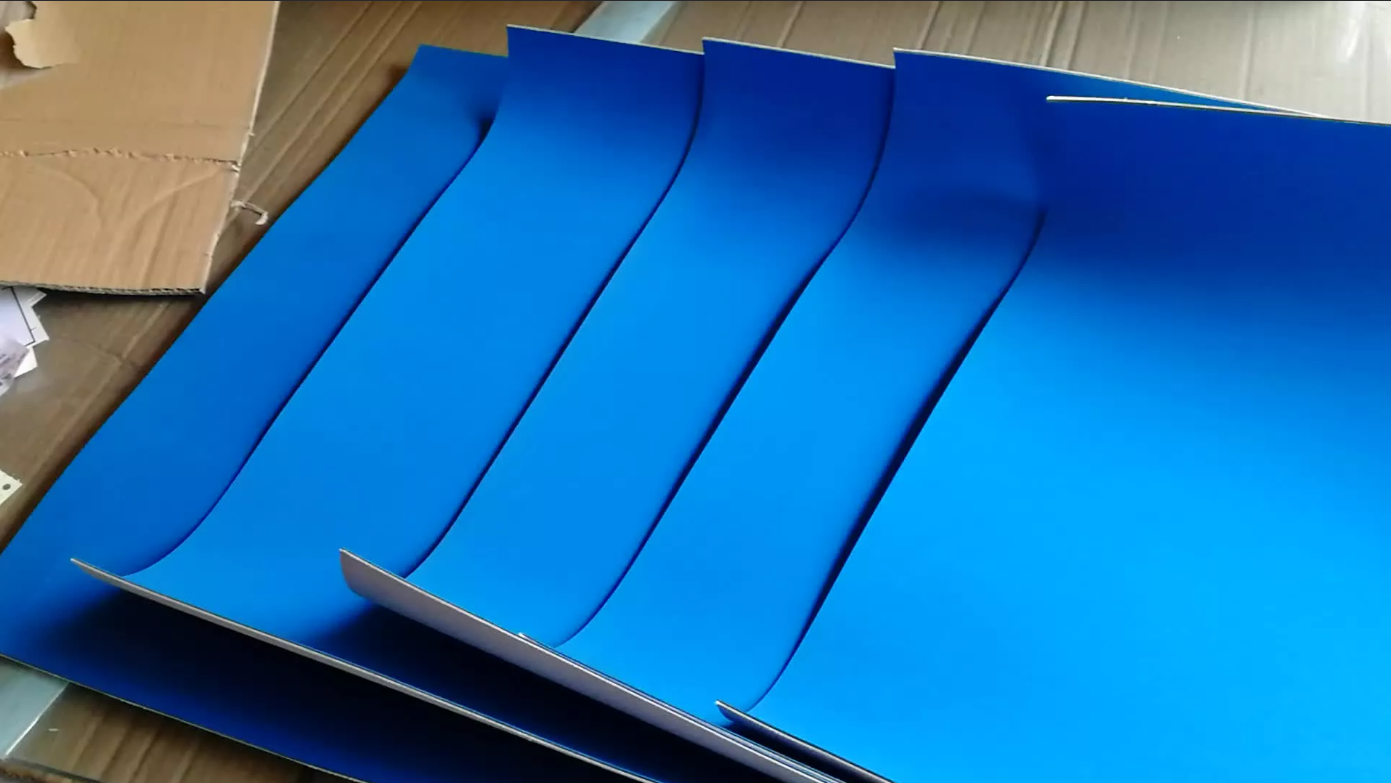

Виброгасящие эластомерные пластины

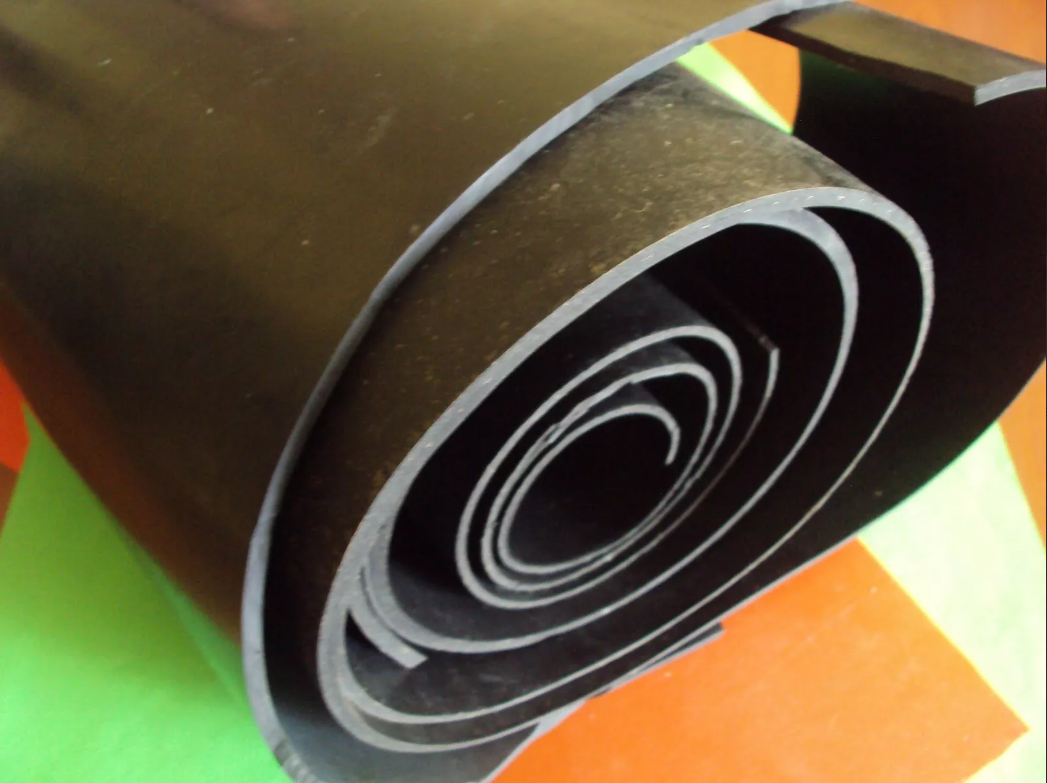

Вакуумная резина

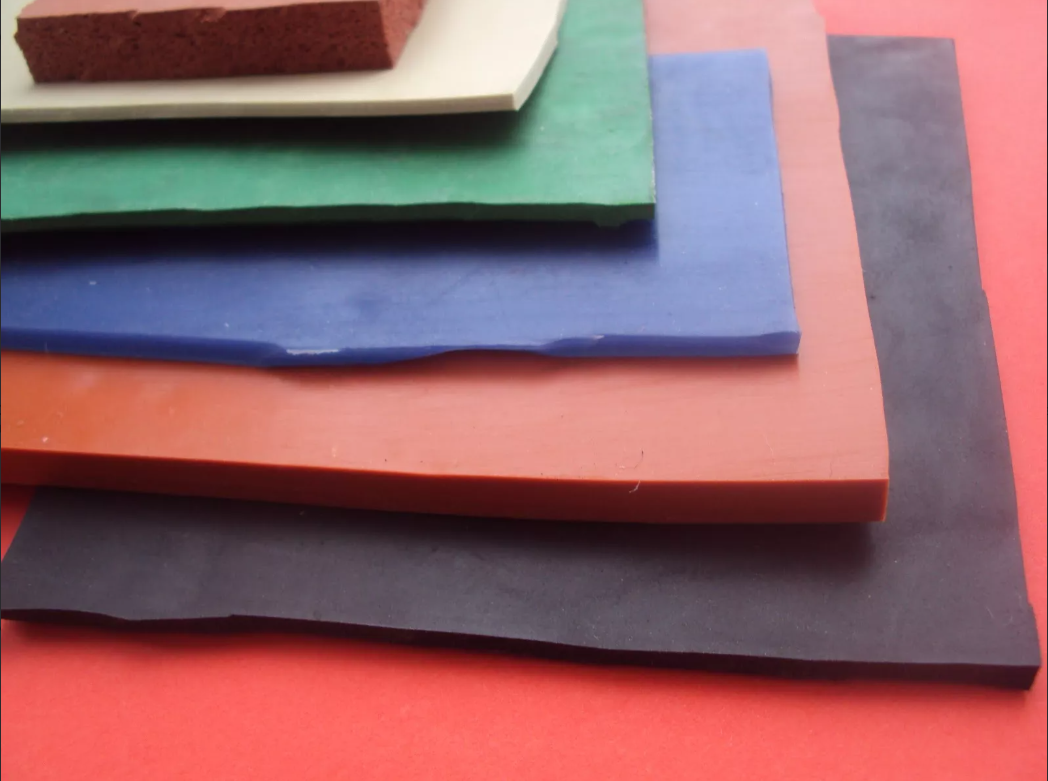

Силиконовая резина

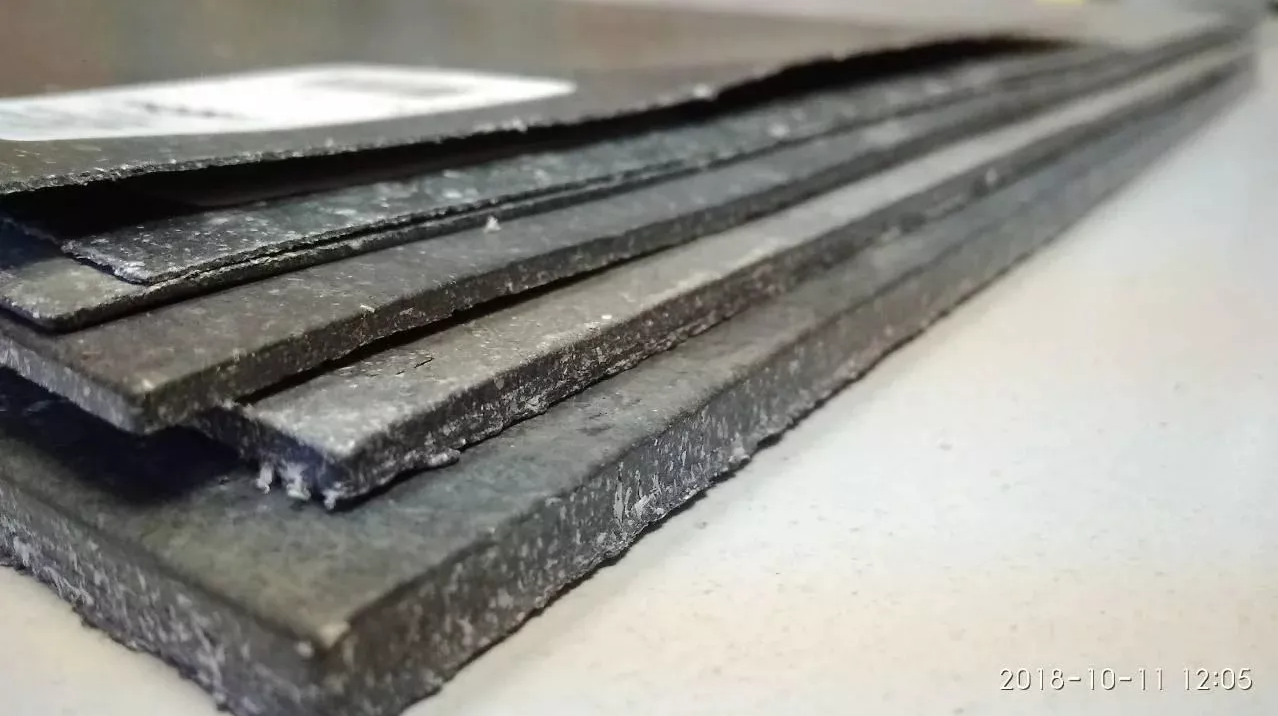

Паронит

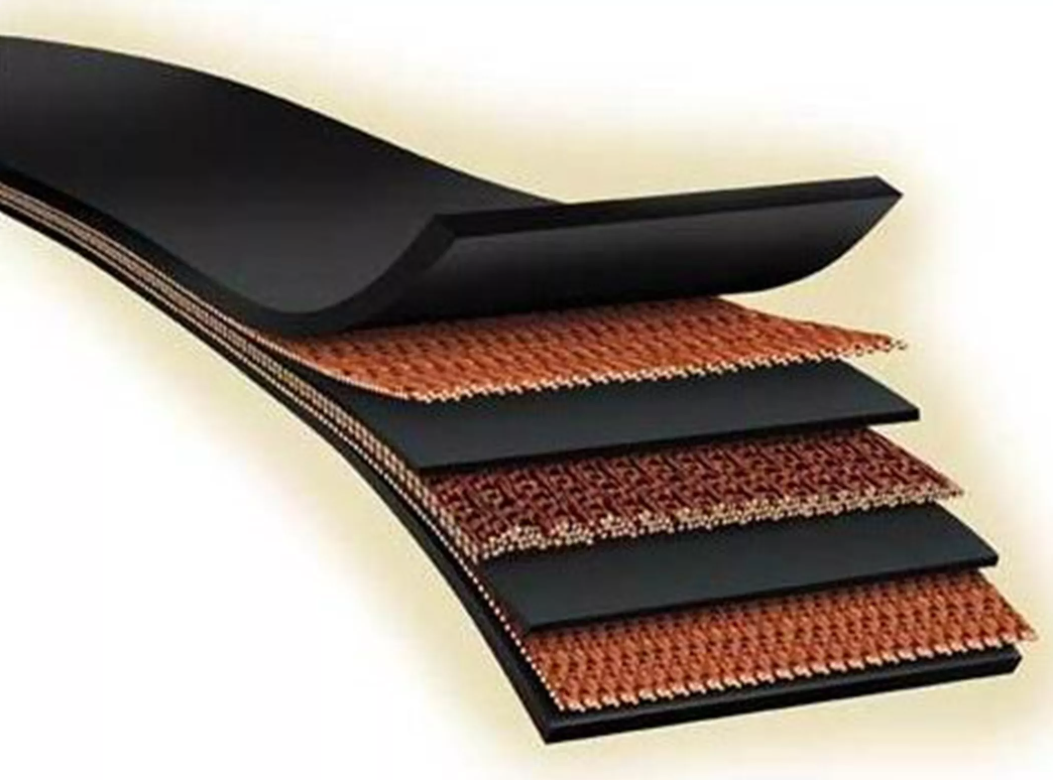

Армированные конвейерные ленты и ремни

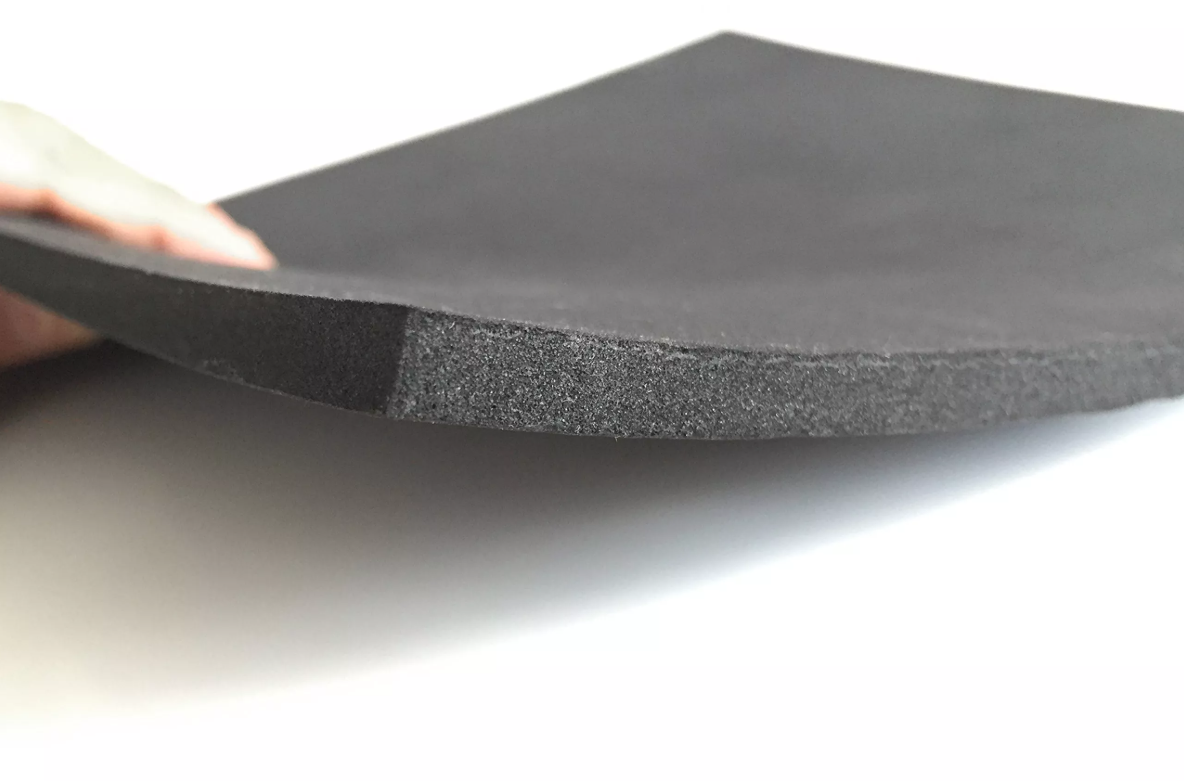

Резина пористая

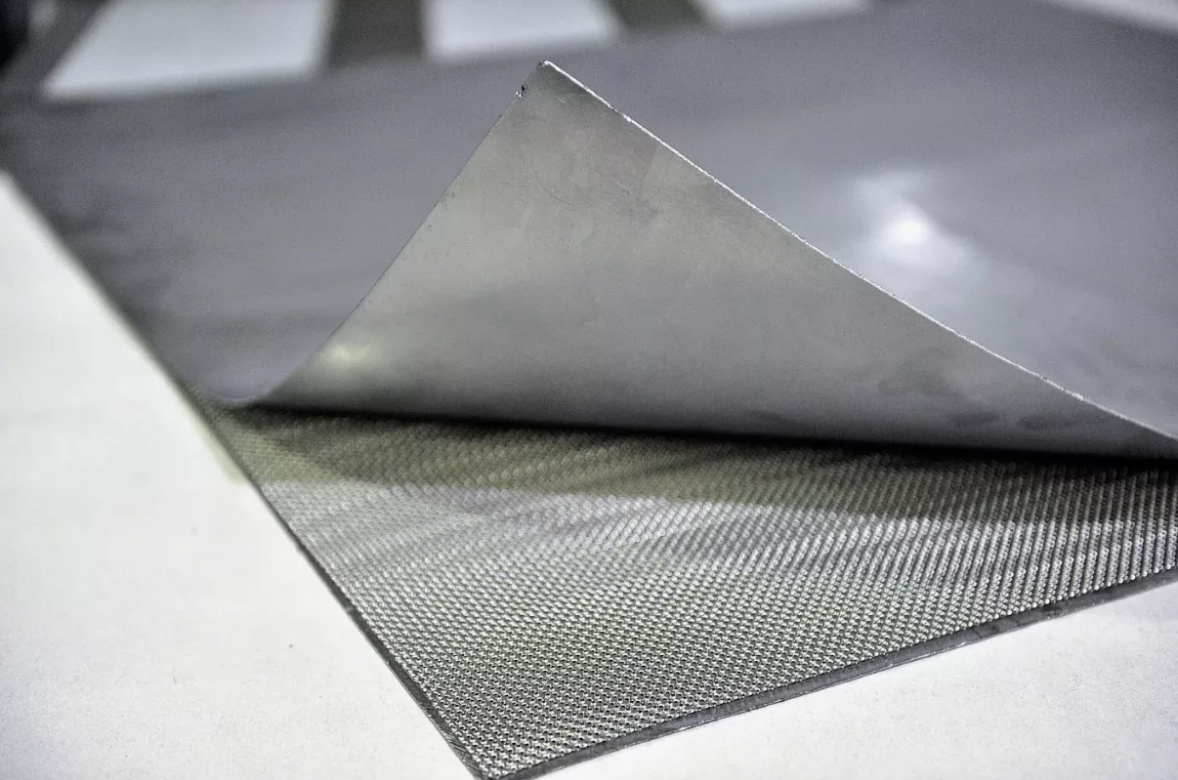

Терморасширенный графит (ТРГ)

Резина офсетная

ПВХ

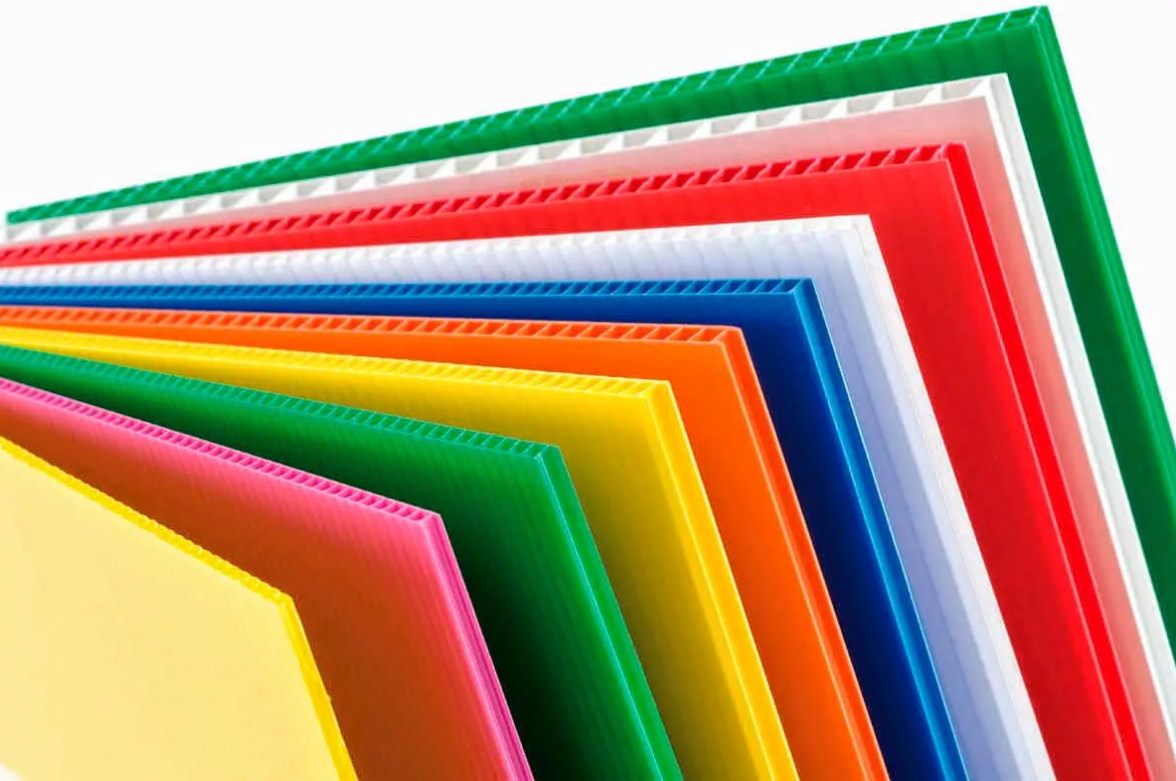

Полипропилен

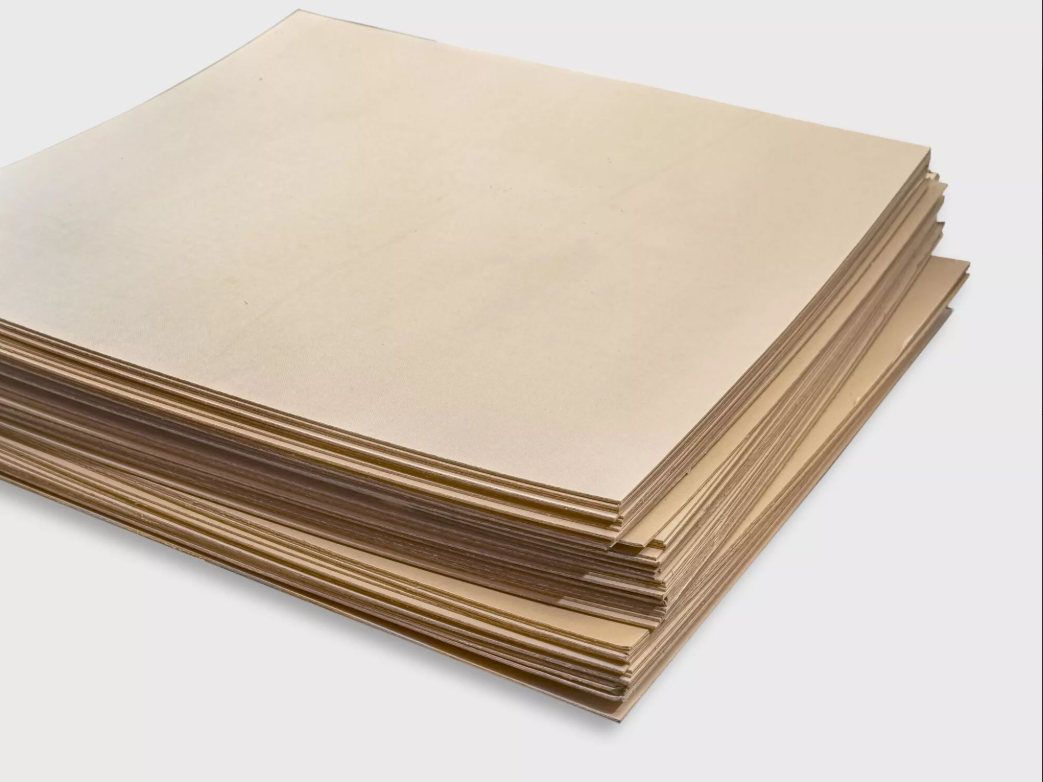

Электрокартон

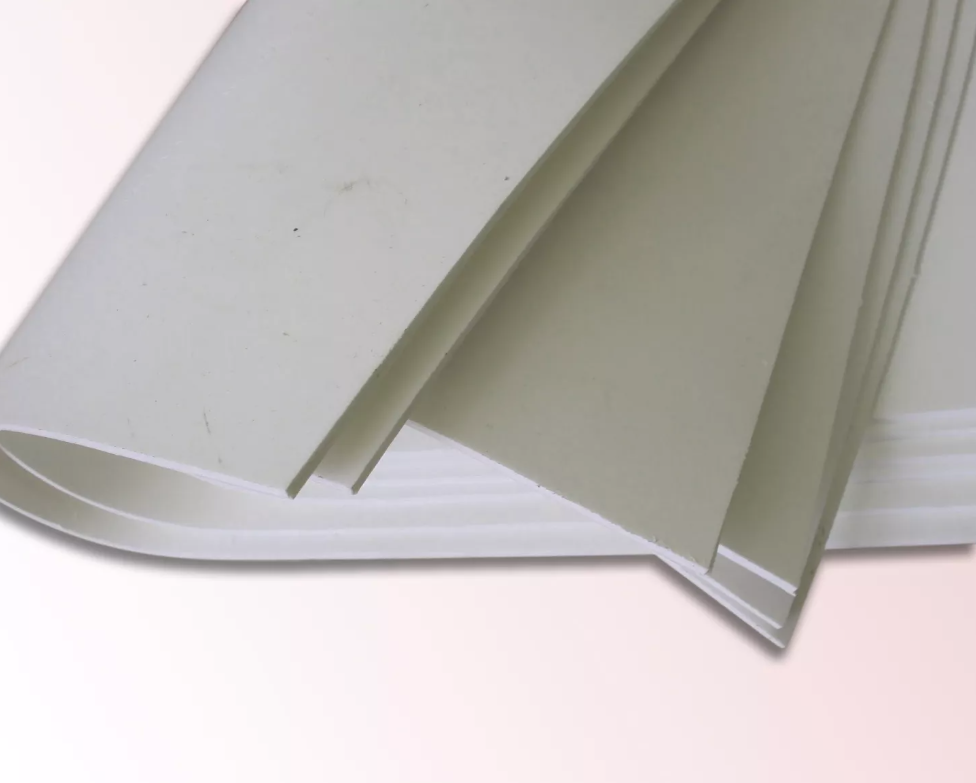

Различные прокладочные материалы

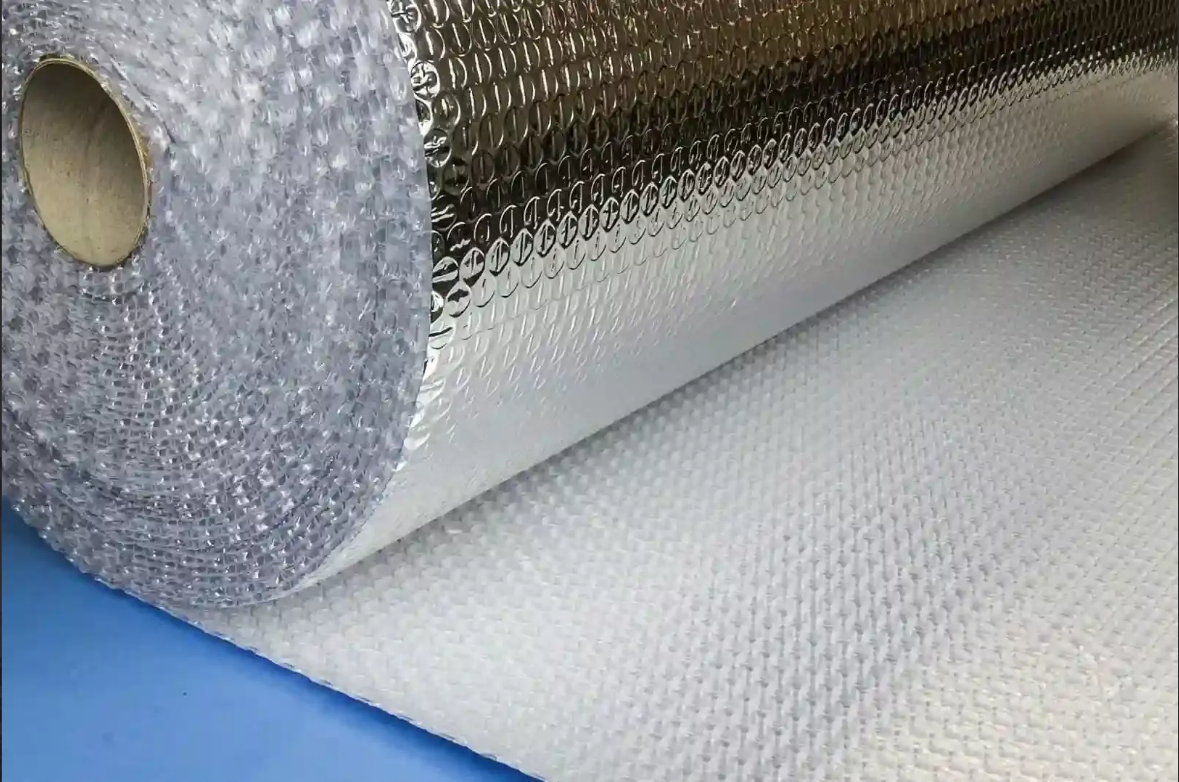

Алюминиевая, латунная, стальная фольга

Модельный ряд, цены, описания и технические характеристики планшетных режущих плоттеров серии НПЗ-ПРО на нашем сайте: https://forcnc.kz/catalog/oborudovanie/planshetnye_rezhushchie_plottery/promyshlennye-planshetnye-plottery/ruizhou_knr/seriya-npz//
